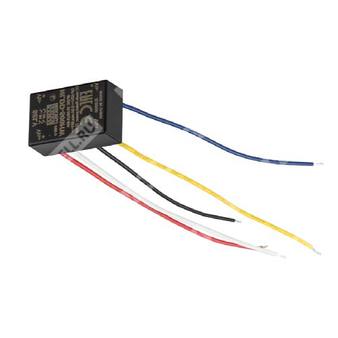

NLDD-1050H - понижающий DC-DC драйвер светодиодов с выходом постоянного тока 1050 мА для питания LED нагрузки от источника постоянного напряжения.
Назначение
NLDD-1050H представляет собой DC-DC преобразователь для питания светодиодов в режиме стабилизации тока. Компонент относится к серии NLDD-H и предназначен для работы в системах освещения с питанием от источника постоянного тока. Устройство выполняет понижение входного напряжения и формирует стабилизированный выходной ток 1050 мА для LED нагрузки.
Расшифровка партномера
| Элемент партномера | Значение |
| NLDD | Серия DC-DC драйверов светодиодов с понижающим преобразованием и стабилизацией выходного тока |
| 1050 | Номинальный выходной ток 1050 мА |
| H | Исполнение серии с широким диапазоном входного напряжения 10...56 В DC |
Особенности
- Понижающий DC-DC преобразователь.
- Выход постоянного тока.
- Широкий диапазон входного напряжения: 10...56 В DC, максимум 59 В DC.
- Широкий диапазон прямого напряжения светодиодной нагрузки: 6...52 В DC.
- Высокий КПД до 96%.
- Соответствие требованиям BS EN/EN61347 и BS EN/EN55015.
- Встроенные функции PWM-диммирования и дистанционного включения/выключения.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счет естественной конвекции.
- Полная заливка компаундом и компактное исполнение.
- Пригоден для питания осветительных светодиодов.
- Для применения класса III, SELV.
Области применения
- Освещение от DC аккумуляторных источников.
- Портативное освещение.
- Коммерческое освещение.
- Трековое освещение с питанием 48 В DC.
- Ландшафтное освещение с питанием 24 В DC.
Описание
NLDD-H представляет собой серию 60-ваттных DC-DC LED драйверов со стабилизацией выходного тока. Модель NLDD-1050H работает от входного постоянного напряжения 10...56 В и обеспечивает номинальный ток 1050 мА. Высокий КПД, достигающий 96%, в сочетании с пластиковым корпусом категории UL94-V0 и полной силиконовой заливкой способствует эффективному отводу тепла и применению в системах освещения класса III или в DC-шинах освещения.
Выходные параметры
| Параметр | Значение |
| Номинальный выходной ток | 1050 мА |
| Диапазон выходного напряжения | 6...52 В DC |
| Точность выходного тока, типовое значение | ±5% при входном напряжении 48 В DC |
| Пульсации и шум, максимум | 350 мВ пик-пик |
| Частота переключения | 200 кГц |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 10...56 В DC |
| Максимальное входное напряжение | 59 В DC |
| КПД, максимум | 96% при полной нагрузке и входе 36 В DC / 48 В DC |
| Входной ток при полной нагрузке | 1100 мА |
| Ток потребления без нагрузки | 5 мА |
Управление диммированием и включением/выключением
| Параметр | Значение |
| Вход управления | PWM DIM, оставить разомкнутым, если не используется |
| Включение с диммированием | DIM относительно -Vin: >2,5...5 В DC или разомкнутая цепь |
| Выключение питания | DIM относительно -Vin: <0,8 В DC или короткое замыкание |
| Частота PWM | 100...1000 Гц |
| Ток потребления в режиме отключения, максимум | 2 мА при отключенном PWM-диммировании и входе 48 В DC |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Регулирование на уровне номинального тока |
| Режим защиты от короткого замыкания | Непрерывный режим работы, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Срабатывание при температуре перехода типично 165°C, контроль по основному управляющему ИС |
| Режим защиты от перегрева | Отключение с автоматическим восстановлением после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40...+50°C, см. кривую снижения мощности |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -40...+85°C |
| Влажность при хранении | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, суммарно 60 мин по осям X, Y, Z |
| Максимальная температура корпуса при работе | 90°C |
| Охлаждение | Естественная конвекция |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | LVD BS EN/EN61347-1, BS EN/EN61347-2-13, IEC61347, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61547 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -6, -8, уровень для легкой промышленности, EAC TP TC 020 |
Надежность и конструктивные данные
| Параметр | Значение |
| MTBF | 29984,3 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 2881,6 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 32,1 × 20,5 × 12,5 мм |
| Габаритные размеры | 1,26 × 0,8 × 0,49 дюйма |
| Масса | 15,6 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
Монтаж и пайка
| Параметр | Значение |

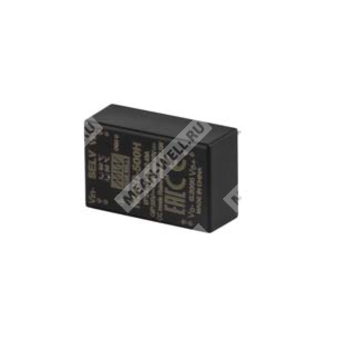

| Исполнение | Штыревой выводной корпус для монтажа на печатную плату |
| Температура пайки волной | 265°C, 5 с максимум |
| Температура ручной пайки | 390°C, 3 с максимум |
Конфигурация выводов
Для модели NLDD-1050H применяется исполнение Blank type, общее для NLDD-350~1050H.
| Номер вывода | Назначение | Примечание |
| 1, 2 | -Vin | Вход питания DC, не соединять с -Vout |
| 11, 12 | -Vout | Отрицательный вывод LED нагрузки |
| 13, 14 | +Vout | Положительный вывод LED нагрузки |
| 22 | PWM DIM | Дистанционное включение/выключение и PWM-диммирование, при неиспользовании оставить разомкнутым |
| 23, 24 | +Vin | Вход питания DC |
| Остальные | Не подключено | Без соединения |
Механические данные
| Параметр | Значение |
| Длина | 32,1 мм |
| Ширина | 20,5 мм |
| Высота | 12,5 мм |
| Шаг между рядами выводов | 15,24 мм |
| Шаг выводов | 3,81 мм |
| Диаметр вывода | 0,60 мм |
| Допуск по размерам корпуса | ±1 мм |
| Допуск по расположению выводов | ±0,5 мм |
Характер работы диммирования
При PWM-диммировании выходной ток изменяется по импульсному закону. Короткое замыкание вывода PWM позволяет реализовать отключение диммирования. Типовая зависимость выходного тока от коэффициента заполнения PWM имеет допуск ±5%.
Снижение мощности
Для моделей серии, отличных от 1200 мА и 1400 мА, включая NLDD-1050H, допускается работа при 100% нагрузке до температуры окружающей среды +50°C. Для моделей 1200 мА и 1400 мА предел 100% нагрузки составляет +45°C.
Упаковка
Для штыревого исполнения предусмотрены стандартная тубная и лотковая упаковки.
| Тип упаковки | Количество в минимальной упаковке | Масса одной коробки | Максимум в транспортной коробке | Масса транспортной коробки |
| Стандартная тубная упаковка | 15 шт. в тубе | 0,3 кг | 750 шт. | 15,6 кг |
| Лотковая упаковка | 40 шт. в лотке | 1,0 кг | 200 шт. | 5,03 кг |
| Тип упаковки | Размеры тары |
| Картон для тубной упаковки | 540 × 242 × 125 мм |
| Внешняя коробка для лотковой упаковки | 332 × 292 × 215 мм |
Примечания
- Все параметры заданы при нормальном входном напряжении 48 В DC, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной емкости 0,1 мкФ.
- Условие испытания входного тока при полной нагрузке: вход 48 В DC.
- Выходное напряжение всегда ниже входного постоянного напряжения на 4 В.
- Выход NLDD-H не должен подключаться ко входу того же устройства или к выходу других источников.
- Источник питания рассматривается как составная часть системы, поэтому итоговые испытания на ЭМС должны выполняться в составе конечного изделия. При необходимости дополнительного EMI-фильтра следует ориентироваться на отчет по испытаниям ЭМС производителя.
