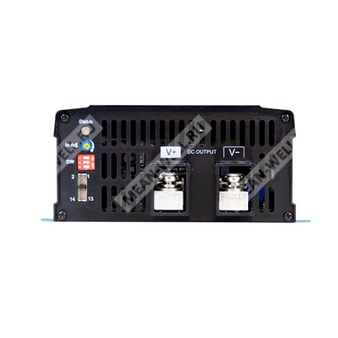

NPB-1200-12

NPB-1200-12 - интеллектуальное зарядное устройство мощностью 1176 Вт для свинцово-кислотных и литий-ионных аккумуляторных батарей с широким диапазоном выходного напряжения.

Расшифровка партномера

Назначение

NPB-1200-12 представляет собой миниатюризированное интеллектуальное зарядное устройство с полностью цифровым управлением, автоматическим определением напряжения батареи, поддержкой программирования зарядной кривой и интерфейсом CANBus. Модель предназначена для заряда свинцово-кислотных аккумуляторов различных типов и литий-ионных аккумуляторов, включая системы с BMS.

Особенности

• Автоматическое определение диапазона с ультрашироким диапазоном зарядного напряжения 10,5…21 В.
• Встроенный протокол CANBus для управления, настройки и мониторинга.
• Программируемая зарядная кривая через программатор SBP-001.
• Ручная настройка 2- или 3-стадийного заряда и выбор одной из 4 встроенных зарядных кривых через DIP-переключатели.
• Комплекс защит: короткое замыкание, перенапряжение, перегрев, пониженное напряжение батареи, обратная полярность батареи без повреждения устройства.
• Выходные сигналы Charger OK и Battery Full.
• Температурная компенсация для увеличения срока службы аккумулятора, только для свинцово-кислотных батарей.
• Широкий диапазон рабочих температур от -30 до +70°C.
• Терморегулируемый вентилятор постоянного тока для снижения акустического шума.
• Дистанционное включение и выключение.
• Поддержка внешнего интеллектуального программатора.
• Соответствие требованиям двойной сертификации по стандартам 62368-1 и 60335-1/2-29.
• Пригодность для свинцово-кислотных и литий-ионных аккумуляторных батарей.

Области применения

• Автоматически управляемые транспортные платформы AGV.
• Электровелосипеды, электроскутеры, кемперы, автобусы, специализированные транспортные средства.
• Роботизированные газонокосилки.
• Моющие роботы.
• Прогулочные и рабочие суда, персональные яхты.
• Системы видеонаблюдения.
• Телекоммуникационные базовые станции.
• Резервные решения для радиосистем.
• Оборудование и приборы с резервным аккумулятором.

Описание

NPB-1200-12 относится к универсальным интеллектуальным зарядным устройствам с полностью цифровой архитектурой управления. Устройство использует технологию автоматического определения напряжения батареи и ориентировано на применение в профессиональных системах, где требуется сочетание универсальности, безопасности, гибкой настройки и удалённого контроля.

Модель имеет широкий диапазон зарядного напряжения, достаточный для работы с различными номиналами аккумуляторных сборок в пределах исполнения 12 В. Встроенный режим интеллектуального определения напряжения батареи предусмотрен для работы с литиевыми аккумуляторами, оснащёнными системой управления батареей BMS. По умолчанию этот режим отключён.

NPB-1200-12 может конфигурироваться через программатор SBP-001, что позволяет изменять зарядное напряжение и ток, а также задавать временные параметры зарядного цикла. Через DIP-переключатели на передней панели пользователь может выбрать 2- или 3-стадийный алгоритм, настроить ток заряда в режиме автоматического определения и выбрать одну из встроенных предустановленных зарядных кривых.

Встроенный интерфейс CANBus обеспечивает удалённое управление и мониторинг состояния зарядного устройства. В части безопасности устройство выполняет контроль корректности напряжения и подключения батареи, а также защищено от переполюсовки.

Основные электрические параметры

Выходные параметры

Входные параметры

Защиты

Функции управления и сигнализации

Параметры окружающей среды

Безопасность и электромагнитная совместимость

Эмиссия ЭМС

Устойчивость к воздействиям ЭМС

Надёжность, габариты и упаковка

Зарядные кривые, выбираемые DIP-переключателями

DIP-переключатель 1: OFF — 3 стадии, ON — 2 стадии.

Предустановленные 2-стадийные кривые для NPB-1200-12

Предустановленные 3-стадийные кривые для NPB-1200-12

Программируемая зарядная кривая

Через программатор SBP-001 и программное обеспечение могут задаваться следующие параметры:

• ток постоянного тока;
• ток снижения;
• напряжение постоянного напряжения;
• плавающее напряжение;
• тайм-ауты зарядных стадий;
• выбор 2- или 3-стадийного алгоритма;
• выбор модели.

Ток снижения по умолчанию составляет 10% и может быть точно настроен в диапазоне 2…30% через SBP-001 или интерфейс CANBus.

Режим автоматического определения диапазона заряда

Зарядное устройство имеет встроенный режим автоматического определения диапазона заряда. Этот режим по умолчанию отключён и предназначен только для литиевых аккумуляторов с BMS.

• При работе в этом режиме устройство автоматически определяет напряжение подключённой батареи и соответствующим образом устанавливает зарядное напряжение.
• Заряд не начинается до обнаружения допустимого напряжения батареи.
• В этом режиме напряжение регулируется внутренним микроконтроллером; отдельный потенциометр регулировки напряжения на передней панели не используется.
• Ток заряда в этом режиме может регулироваться в пределах 50…100%.
• Использование режима автоматического определения запрещено для не литиевых аккумуляторов.

Автоматическое снижение выходного тока

Функция автоматического снижения выходного тока активна в пределах защиты от перегрева и действует как при работе по зарядной кривой, так и при управлении через CANBus.

• T1 — максимальная температура окружающей среды при 100% выходного тока.
• T2 — значение T1 + 5°C.
• Характер снижения тока — нелинейный.

Интерфейс CANBus

Поддерживается CANBus 2.0B. Интерфейс обеспечивает управление, настройку и мониторинг, включая выходное напряжение заряда, выходной ток заряда, внутреннюю температуру и включение/выключение выхода постоянного тока.

Сигналы состояния

Дистанционное управление

По умолчанию с завода контакты 7 и 8 замкнуты разъёмом.

Температурная компенсация

Температурная компенсация используется для увеличения срока службы свинцово-кислотных аккумуляторов. Диапазон температурной компенсации составляет 0…40°C. Датчик температуры батареи поставляется совместно с зарядным устройством и подключается к устройству для коррекции зарядного напряжения. При отсутствии датчика зарядное устройство продолжает работать в штатном режиме.

Светодиодная индикация

Механические данные и разъёмы

Назначение контактов разъёма управления

Стандартные принадлежности

Примечания

• Для различных спецификаций аккумуляторов может потребоваться изменение параметров зарядного устройства. Для уточнения параметров следует согласовывать настройки с производителем аккумулятора и MEAN WELL.
• Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
• Указанный диапазон зарядного напряжения относится к программированию напряжений ускоренного и буферного заряда через программатор SBP-001.
• Для предельных значений мощности и выходного тока необходимо учитывать кривые снижения параметров.
• Рекомендуемый диапазон ёмкости аккумуляторов приведён как ориентировочный. Максимально допустимый ток заряда следует согласовывать с производителем аккумулятора.
• При пониженном входном напряжении может потребоваться снижение выходных параметров; следует учитывать кривую снижения характеристик.
• КПД измерен при зарядном напряжении 16,8 В для 12-вольтовой модели.
• Механизм защиты от короткого замыкания нормирован для случая, когда короткое замыкание возникает после включения зарядного устройства.
• Каждая модель использует динамическую защиту от перенапряжения под управлением микроконтроллера; порог составляет около 125% от напряжения ускоренного заряда на стадиях постоянного тока и постоянного напряжения и около 125% от напряжения буферного заряда на стадии буферного режима.
• Зарядное устройство рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания по ЭМС выполнялись при монтаже устройства на металлическую пластину размером 600 x 900 мм толщиной 1 мм. В составе конечного оборудования соответствие требованиям ЭМС должно быть подтверждено повторно.
• При рабочей высоте свыше 2000 м снижение допустимой температуры окружающей среды составляет 5°C на каждые 1000 м для моделей с вентилятором.
