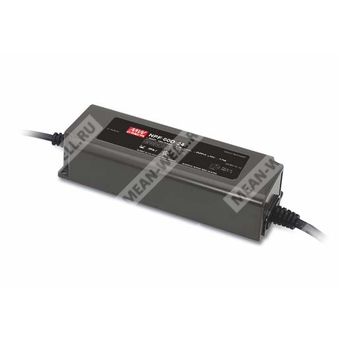

NPF-60D-12 - светодиодный AC/DC драйвер постоянного тока мощностью 60 Вт для питания LED-модулей с функцией 3 в 1 диммирования.
Назначение
NPF-60D-12 представляет собой источник питания для светодиодных систем серии NPF-60D производства MEAN WELL. Устройство выполнено как одноканальный LED-драйвер с режимом стабилизации тока, рассчитанный на питание светодиодных модулей напрямую. Модель работает от сети переменного тока в широком диапазоне входного напряжения, имеет встроенную активную коррекцию коэффициента мощности, пластиковый корпус класса II, степень защиты IP67 и поддерживает 3 в 1 диммирование с функцией dim-to-off.
Расшифровка партномера
| Элемент партномера | Значение |
| NPF | Серия светодиодных драйверов |
| 60 | Номинальная мощность 60 Вт |
| D | Встроенная функция диммирования 3 в 1 |
| 12 | Исполнение по выходному напряжению 12 В, для модели соответствует номинальному току 5 А и области стабилизации тока 7,2...12 В |
Особенности
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная функция коррекции коэффициента мощности.
- Источник питания класса 2.
- Потребляемая мощность в режиме ожидания менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3 в 1 с возможностью dim-to-off.
- Типовой срок службы более 50000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные встраиваемые светильники downlight.
- Светодиодное декоративное освещение.
- Светодиодное туннельное освещение.
- Световые табло и вывески.
- Исполнение типа HL для применения в опасных зонах класса I, подразделения 2.
Описание
Серия NPF-60D представляет собой AC/DC LED-драйвер мощностью 60 Вт с выходом в режиме постоянного тока. Устройство работает от входного напряжения 90...305 В переменного тока и выпускается в модификациях с различными номинальными выходными напряжениями в диапазоне от 12 до 54 В. За счет высокого КПД, достигающего 90%, и безвентиляторного исполнения вся серия способна работать при температуре корпуса от -40 до +85°C в условиях естественной конвекции воздуха.
Вся серия имеет степень защиты от внешних воздействий IP67 и пригодна для эксплуатации в сухих, влажных и мокрых помещениях либо на открытом воздухе. Модель NPF-60D-12 оснащена функцией диммирования 3 в 1, что обеспечивает гибкость проектирования светодиодных осветительных систем.
Выходные параметры
| Параметр | Значение |
| Модель | NPF-60D-12 |
| Номинальный ток | 5 А |
| Номинальная мощность | 60 Вт |
| Область стабилизации тока | 7,2...12 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5,0% |
| Время запуска | 500 мс при 115 В AC, 230 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...305 В AC |
| Диапазон входного напряжения постоянного тока | 127...431 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности, типовое значение | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Коэффициент нелинейных искажений | менее 20% при нагрузке не менее 60% для 115 В AC и 230 В AC; при нагрузке не менее 75% для 277 В AC |
| КПД, типовое значение | 86% |
| Входной ток, типовое значение | 0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,32 А при 277 В AC |
| Пусковой ток, типовое значение | холодный старт 50 А, длительность импульса 270 мкс, измерение на уровне 50% пикового значения, при 230 В AC |
| Максимальное количество блоков питания на автоматический выключатель 16 А | 9 шт. для автомата типа B; 16 шт. для автомата типа C при 230 В AC |
| Ток утечки | менее 0,25 мА при 277 В AC |
| Потребляемая мощность без нагрузки в режиме ожидания | менее 0,5 Вт |
Защиты
| Параметр | Значение |
| Защита от перегрузки по току | 95...108% |
| Режим защиты от перегрузки по току | ограничение постоянного тока, автоматическое восстановление после устранения аварийного состояния |
| Защита от короткого замыкания | режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | 15...17 В |
| Режим защиты от перенапряжения | отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | отключение выходного напряжения, восстановление после повторного включения питания |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | температура корпуса Tcase от -40 до +85°C |
| Максимальная температура корпуса | Tcase = +85°C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура хранения | -40...+80°C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C |
| Вибростойкость | 10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Степень защиты | IP67 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL8750 тип HL, UL879 только для исполнений 12 В и 24 В, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67; конструкция с учетом BS EN/EN60335-1 |
| Электрическая прочность изоляции | вход-выход 3,75 кВ AC |
| Сопротивление изоляции | вход-выход 100 МОм, 500 В DC, 25°C, 70% RH |
| Эмиссия электромагнитных помех | соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к электромагнитным воздействиям | соответствие BS EN/EN61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11; BS EN/EN61547; уровень для легкой промышленности, устойчивость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
Параметры надежности и конструктивные данные
| Параметр | Значение |
| MTBF | 3082,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 287,9 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 150 × 53 × 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт., 15,7 кг, 1,0 куб. фут |
| Материал корпуса | пластиковый корпус |
| Класс защиты от поражения электрическим током | класс II |
Подключение и диммирование
| Параметр | Значение |
| Тип диммирования | 3 в 1: 0...10 В DC, ШИМ-сигнал 10 В, сопротивление |
| Диапазон частоты ШИМ-сигнала диммирования | 100 Гц...3 кГц |
| Ток от источника по цепи диммирования | 100 мкА, типовое значение |
| Минимальный уровень диммирования | около 6% |
| Отключение по диммированию | выходной ток может снижаться до 0% при входе диммирования около 0 кОм, 0 В DC или при ШИМ 10 В со скважностью 0% |
| Особенность подключения | не подключать DIM- к Vo- |
| Рекомендация по нагрузке | рекомендуется прямое подключение к светодиодам; не предназначен для работы с дополнительными драйверами |
Цветовая маркировка проводов
| Цепь | Обозначение |
| Вход переменного тока, фаза | AC/L, коричневый |
| Вход переменного тока, нейтраль | AC/N, синий |
| Выход положительный | Vo+, красный |
| Выход отрицательный | Vo-, черный |
| Диммирование положительный | DIM+, фиолетовый |
| Диммирование отрицательный | DIM-, розовый |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | NPF-60A |
| Допуск на размеры | ±1 мм |
| Длина корпуса | 150 мм |
| Ширина корпуса | 53 мм |
| Высота корпуса | 35 мм |
| Длина входных проводов | 300 ±20 мм |
| Длина выходных проводов | 300 ±20 мм |
| Входной кабель | SJTW 18AWG × 2C |
| Выходной кабель | UL2464 18AWG × 2C для Vo+, Vo- |
| Кабель диммирования | UL2464 22AWG × 2C для DIM+, DIM- |
| Монтажные отверстия | диаметр 4,5 мм |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки. Следует ориентироваться на график статической характеристики.
- Длительность времени запуска измеряется при первом холодном включении. Повторное включение и выключение драйвера может приводить к увеличению времени запуска.
- Потребляемая мощность в режиме ожидания указана для 230 В AC.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Электромагнитная совместимость зависит от всей установки, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие требованиям по ЭМС для полного устройства.
- Серия обеспечивает типовой срок службы более 50000 часов при температуре корпуса, особенно в точке tc, около 75°C или ниже.
- Для безвентиляторных исполнений при высоте эксплуатации свыше 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на каждые 1000 м; для моделей с вентилятором — 5°C на каждые 1000 м.
- Перед применением следует учитывать указания по монтажу и обеспечению водозащиты IP.
