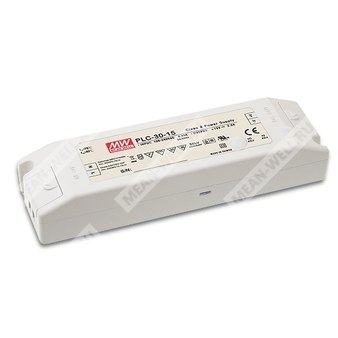

PLC-30-15 - источник питания постоянного тока для светодиодных нагрузок мощностью 30 Вт с выходом 15 В.
Расшифровка партномера
| Позиция | Значение |
| PLC | Серия источников питания для светодиодного освещения |
| 30 | Номинальная мощность 30 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Назначение и особенности
PLC-30-15 — одновыходной источник питания для светодиодов мощностью 30 Вт, предназначенный для применения в системах светодиодного освещения и световых указателях. Устройство обеспечивает универсальный диапазон входного напряжения, регулируемые выходные параметры, работу в режиме стабилизации тока в заданной области и встроенные схемы защиты.
- Универсальный вход переменного тока с полным диапазоном.
- Регулируемое выходное напряжение и ограничение выходного тока.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока.
- Полностью изолированный пластиковый корпус с клеммным исполнением ввода-вывода.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса II, без заземляющего контакта.
- Источник питания класса 2.
- Испытание на 100% нагрузку при прогоне (burn-in).
- Высокая надежность.
- Подходит для светодиодного освещения и информационных указателей.
- Соответствие требованиям мировых норм безопасности для светотехнического оборудования.
Выход
| Номинальное выходное напряжение | 15 В |
| Диапазон выходного напряжения | 10,5 ~ 15 В |
| Номинальный выходной ток | 2 А |
| Диапазон выходного тока | 0 ~ 2 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 2,6 В п-п |
| Допуск по выходному напряжению | ±5,0% |
| Нестабильность по сети | ±3,0% |
| Нестабильность по нагрузке | ±10% |
| Время установления | 500 мс при 230 В AC, 3000 мс при 115 В AC, при полной нагрузке |
| Область постоянного тока | 6,3 ~ 15 В |
| Диапазон регулировки выходного напряжения | 14,5 ~ 16,5 В |
| Диапазон регулировки выходного тока | 1,5 ~ 2,06 А |
Вход
| Диапазон входного напряжения | 90 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 127 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 115 В AC, PF > 0,9 при 230 В AC, при полной нагрузке |
| КПД, тип. | 83,5% |
| Входной ток, тип. | 0,4 А при 115 В AC; 0,2 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт 35 А, длительность импульса 25 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,5 мА при 240 В AC |
| Максимальное число источников на автомат 16 А | 64 шт. при автомате типа B / 64 шт. при автомате типа C при 230 В AC |
| Полный коэффициент гармонических искажений | THD < 20% при нагрузке не менее 70% от выхода при 115 В AC / 230 В AC |
Защита
| Защита от перегрузки по току | 100 ~ 110% |
| Режим работы защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 10 ~ 14 В |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторной подачи питания |
Условия эксплуатации
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,06%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Стандарты безопасности | UL1310, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CAN/CSA C22.2 No. 223-M91, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C, Class D, BS EN/EN61000-3-3, EAC TP TC 020 |
| Иммунитет ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; BS EN/EN61547; light industry level; EAC TP TC 020 |
Прочее
| Средняя наработка на отказ | 4293,1 тыс. ч минимум по Telcordia SR-332; 625,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 160 × 46 × 30 мм |
| Масса и упаковка | 0,2 кг; 70 шт. / 15 кг / 0,96 куб. фута |
Механические данные
Корпус имеет размеры 160 × 46 × 30 мм. Конструкция выполнена в полностью изолированном пластиковом корпусе с клеммным исполнением ввода-вывода.
Назначение клемм
| Клеммная колодка | Назначение |
| TB1, вывод 1 | AC/N |
| TB1, вывод 2 | AC/L |
| TB2, вывод 1 | +V |
| TB2, вывод 2 | -V |
Применение
- Светодиодное освещение.
- Световые указатели и сигнальные системы.
- Применения, требующие источника питания с постоянным током и регулируемым выходом.
Примечания
| 1 | Все параметры, не указанные особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск при настройке, нестабильность по сети и нестабильность по нагрузке. |
| 4 | Может потребоваться снижение нагрузки при низком входном напряжении. Следует учитывать статические характеристики. |
| 5 | Выходное напряжение регулируется через SVR1 на плате; предел уровня постоянного тока регулируется через SVR2 на плате. |
| 6 | См. раздел «Способы управления светодиодным модулем». |
| 7 | Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием; ЭМС должна подтверждаться на уровне конечной установки. |
| 8 | Рекомендуется непосредственное подключение к светодиодам; использование дополнительных драйверов не подходит. |
| 9 | Для выполнения требований последнего регламента ErP этот источник питания может применяться только за выключателем, без постоянного подключения к сети. |
| 10 | Понижение температуры окружающей среды при высоте более 2000 м: 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором. |
| 11 | PLC-30-15 предназначен для любых источников света, освобожденных от требований ErP-Директивы (ЕС) 2019/2020; например, для сигнальной продукции. |
