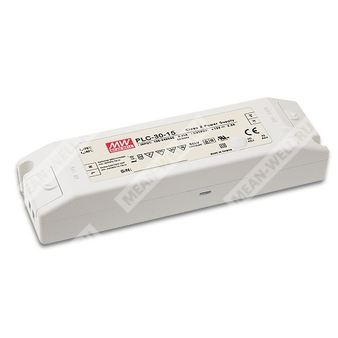

PLC-30-20 — 30-ваттный источник питания постоянного тока для светодиодных нагрузок с регулируемым выходом и защитами.
Назначение: импульсный AC/DC источник питания серии PLC-30 для питания светодиодных модулей и нагрузок в режиме стабилизации тока.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| PLC | Серия источников питания для светодиодных применений |
| 30 | Номинальная мощность 30 Вт |
| 20 | Номинальное выходное напряжение 20 В |
Краткое описание
PLC-30-20 представляет собой источник питания с одним выходом для светодиодного освещения, выполненный в полностью изолированном пластиковом корпусе с клеммным исполнением входа и выхода. Изделие предназначено для работы от универсальной сети переменного тока с широким диапазоном входного напряжения, имеет встроенную активную коррекцию коэффициента мощности, регулируемые выходные параметры и полный набор защит. Охлаждение осуществляется естественной конвекцией воздуха.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Регулируемое выходное напряжение и уровень тока.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение свободной конвекцией воздуха.
- Встроенная схема ограничения постоянного тока.
- Полностью изолированный пластиковый корпус с клеммным исполнением входа/выхода.
- Встроенная активная функция коррекции коэффициента мощности.
- Класс II по электробезопасности, без заземляющего контакта.
- Испытание на 100% полной нагрузки.
- Высокая надежность.
- Подходит для светодиодного освещения и световых указателей.
- Соответствие мировым требованиям безопасности для осветительных установок.
Секции параметров
Выход
| Параметр | Значение |
| Выходное напряжение | 20 В |
| Диапазон регулировки выходного напряжения | 14 ~ 20 В |
| Номинальный ток | 1,5 А |
| Диапазон выходного тока | 0 ~ 1,5 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 2,6 В пик-пик |
| Допуск выходного напряжения | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс / 230 В AC, 3000 мс / 115 В AC при полной нагрузке |
| Область постоянного тока | 14 ~ 17 В |
| Диапазон регулировки напряжения через подстроечный элемент | 11,4 ~ 13,2 В |
| Диапазон регулировки тока через подстроечный элемент | 1,875 ~ 2,575 А |
| Напряжение защиты от перенапряжения | 17 ~ 22 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Типовой коэффициент мощности | PF > 0,95 при 115 В AC, PF > 0,9 при 230 В AC, при полной нагрузке |
| Типовой входной ток | 0,4 А при 115 В AC; 0,2 А при 230 В AC |
| Пусковой ток | 35 А, холодный старт, ширина импульса 25 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | < 0,5 мА / 240 В AC |
| Частота преобразования | 39 кГц при 115 В AC; 53 кГц при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка по току | 100 ~ 110%; тип защиты — ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим прерывистой работы; автоматическое восстановление после устранения неисправности |
| Перенапряжение | 17 ~ 22 В; тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,06%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Температура корпуса | Макс. температура корпуса 80 °C |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1310; TUV BS EN/EN61347-1; BS EN/EN61347-2-13; CAN/CSA C22.2 No. 223-M91 (кроме 48 В); EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015; BS EN/EN61000-3-2 Class C (при Pном ≥ 25 Вт), Class D (>70% нагрузки); BS EN/EN61000-3-3; EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55024; BS EN/EN61547; уровень light industry; EAC TP TC 020 |
Прочее
| Параметр | Значение |
| MTBF | 4293,1 тыс. ч минимум по Telcordia SR-332; 625,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 160 × 46 × 30 мм (Д × Ш × В) |
| Упаковка | 0,2 кг; 70 шт./15 кг/0,96 куб. фута |
Монтажные и подключительные данные
| Параметр | Значение |
| Исполнение корпуса | Полностью изолированный пластиковый корпус |
| Тип входных и выходных клемм | Клеммный блок |
| Назначение клемм TB1 | 1 — AC/N; 2 — AC/L |
| Назначение клемм TB2 | 1 — +V; 2 — -V |
Характеристики серии, относящиеся к модели PLC-30-20
| Параметр | Значение |
| Эффективность типовая | 84% |
| Максимальное количество источников питания на автомат 16 А | 64 шт. при автомате типа B; 64 шт. при автомате типа C, при 230 В AC |
| Токс | Схема активной коррекции коэффициента мощности |
Примечания
- Если отдельно не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; следует учитывать статические характеристики.
- Выходное напряжение регулируется через подстроечный элемент SVR1 на плате; предел уровня постоянного тока регулируется через SVR2 на плате.
- См. «Методы управления светодиодным модулем».
- Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием; при влиянии на ЭМС требуется повторная квалификация конечного изделия на соответствие директиве ЭМС.
- Рекомендуется непосредственное подключение к светодиодам; использование дополнительных драйверов не предусмотрено.
- Для выполнения требований актуального регламента ErP для осветительных приборов данный источник питания может применяться только за выключателем, без постоянного подключения к сети.
- Температурный дерейтинг на высоте выше 2000 м: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Модель PLC-30-9 предназначена для световых источников, освобождённых от требований ErP-директивы (ЕС) 2019/2020, например для сигнальной продукции.
Сведения о применении
PLC-30-20 предназначен для светодиодного освещения и световых указателей, а также для применений, требующих стабилизации тока в диапазоне, согласованном с характеристиками светодиодной нагрузки.
