PLC-30-48
снят с производства

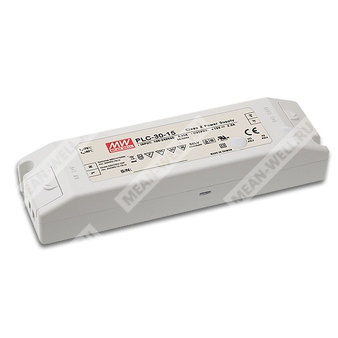

PLC-30-48 — источник питания постоянного тока 48 В для светодиодных нагрузок с регулировкой напряжения и тока.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| PLC | Серия | Серия источников питания для светодиодного освещения |
| 30 | Номинальная мощность | 30 Вт |
| 48 | Выходное напряжение | 48 В |
Краткое описание
PLC-30-48 — импульсный источник питания для светодиодных систем с универсальным входом переменного тока, активной коррекцией коэффициента мощности, встроенным ограничением тока и полным набором защит. Предназначен для работы с LED-освещением и указателями, в том числе в режиме постоянного тока.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Регулируемые выходное напряжение и уровень тока.
- Защиты: от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Охлаждение за счёт естественной конвекции воздуха.
- Встроенная схема ограничения постоянного тока.
- Полностью изолированный пластиковый корпус с клеммным соединением входа/выхода.
- Встроенная активная коррекция коэффициента мощности, соответствие BS EN/EN61000-3-2 класс C (при Pin ≥ 25 Вт).
- Устройство класса II, без заземляющего контакта.
- Испытание на 100% полную нагрузку при прогоне.
- Высокая надёжность.
- Подходит для светодиодного освещения и световых указателей.
- Соответствие мировым требованиям безопасности для осветительного оборудования.
Области применения
Светодиодное освещение, световые указатели, а также иные нагрузки, работающие в режиме постоянного тока в пределах допустимой выходной области.
Параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Диапазон регулировки выходного напряжения | 33,6 ~ 48 В |
| Номинальный выходной ток | 0,63 А |
| Диапазон выходного тока | 0 ~ 0,63 А |
| Номинальная мощность | 30,24 Вт |
| Пульсации и шум | 3,7 В п-п |
| Допуск по выходному напряжению | ±10% |
| Стабилизация по линии | ±3,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс при 230 В переменного тока; 3000 мс при 115 В переменного тока, при полной нагрузке |
| Диапазон напряжения в режиме постоянного тока | 45,6 ~ 52,8 В |
| Диапазон регулировки ограничения тока | 0,473 ~ 0,649 А |
| Рабочая область постоянного тока | 6,3 ~ 48 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В переменного тока; PF > 0,9 при 230 В переменного тока, при полной нагрузке |
| Типовой КПД | 85,5% |
| Типовой входной ток | 0,4 А при 115 В переменного тока; 0,2 А при 230 В переменного тока |
| Пусковой ток | 35 А, холодный старт, twidth = 25 мкс, измерено при 50% Ipeak и 230 В переменного тока |
| Ток утечки | <0,5 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка по току | 100 ~ 110% |
| Принцип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 53 ~ 63 В |
| Принцип защиты от перенапряжения | Отключение выходного напряжения с последующим перезапуском после повторной подачи питания |
| Перегрев | Отключение выходного напряжения с последующим перезапуском после повторной подачи питания |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1310, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CAN/CSA C22.2 No. 223-M91, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25℃ / 70% RH |
| Эмиссия | BS EN/EN55015, BS EN/EN61000-3-2 класс C (Pin ≥ 25 Вт), класс D (>70% нагрузки); BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; BS EN/EN61547; уровень для light industry; EAC TP TC 020 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +50℃ |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,06%/℃ (0 ~ 50℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Снижение допустимой температуры окружающей среды на высоте | 3,5℃/1000 м для безвентиляторных моделей и 5℃/1000 м для моделей с вентилятором при высоте более 2000 м |
MTBF
| Методика оценки | Значение |
| Telcordia SR-332 (Bellcore) | 4293,1 тыс. ч минимум |
| MIL-HDBK-217F (25℃) | 625,5 тыс. ч минимум |
Размеры и масса
| Параметр | Значение |
| Габариты | 160 × 46 × 30 мм |
| Масса | 0,2 кг |
| Упаковка | 70 шт. / 15 кг / 0,96 куб. фута |
Механические данные
| Параметр | Значение |
| Исполнение | Полностью изолированный пластиковый корпус |
| Тип подключения входа | Клеммный блок |
| Тип подключения выхода | Клеммный блок |
| Подстройка выходного напряжения | Потенциометр Vo ADJ на плате |
| Подстройка ограничения тока | Потенциометр Io ADJ на плате |
Примечания
- Если отдельно не указано иное, параметры измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует проверять статические характеристики.
- Выходное напряжение регулируется потенциометром SVR1 на плате; предел уровня постоянного тока регулируется потенциометром SVR2 на плате.
- Следует обращаться к документу «Способы питания светодиодного модуля».
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования; ЭМС должна быть повторно подтверждена на уровне конечного изделия.
- Прямое подключение к светодиодам рекомендуется, но использование дополнительных драйверов не подходит.
- Для выполнения требований актуального регламента ErP для осветительных приборов данный источник питания допускается применять только за выключателем, без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды для работы на высоте более 2000 м должно учитывать указанные коэффициенты.
- PLC-30-9 используется для источников света, освобождённых от требований директивы ErP (ЕС) 2019/2020, например для сигнальной продукции.
