PLC-30-9
снят с производства

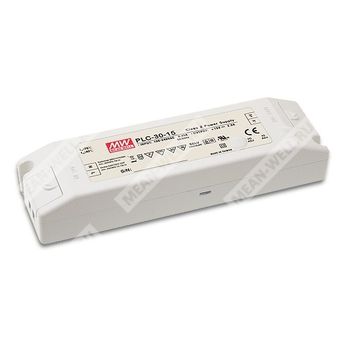

PLC-30-9 - импульсный источник питания для светодиодных нагрузок с регулируемым выходом 9 В.
PLC-30-9 — одноканальный источник питания для светодиодного освещения мощностью 30 Вт с универсальным входом переменного тока, регулировкой выходного напряжения и тока, активной коррекцией коэффициента мощности и полным набором защит. Предназначен для питания светодиодных модулей и сигнальных систем в режиме стабилизации тока.
Расшифровка партномера
| Партномер | PLC-30-9 |
| Серия | PLC-30 |
| Номинальная мощность | 30 Вт |
| Номинальное выходное напряжение | 9 В |
| Тип изделия | Одноканальный источник питания для светодиодов |
Ключевые особенности
- Универсальный вход переменного тока с полным диапазоном.
- Регулируемое выходное напряжение и уровень выходного тока.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная схема ограничения постоянного тока.
- Полностью изолированный пластиковый корпус с клеммным I/O.
- Встроенная активная коррекция коэффициента мощности.
- Класс II, без защитного заземления.
- Испытание 100% при полной нагрузке.
- Высокая надёжность.
- Подходит для светодиодного освещения и бегущих/сигнальных табло.
- Соответствие международным требованиям безопасности для светотехники.
Назначение
Источник питания предназначен для питания светодиодных модулей в режиме постоянного тока, а также для применения в светотехнических и сигнальных устройствах, где требуется компактный изолированный AC/DC преобразователь с защитами и высокой эффективностью.
Параметры
Выход
| Номинальное выходное напряжение | 9 В |
| Диапазон напряжения | 10,5 ~ 15 В |
| Номинальный выходной ток | 3,3 А |
| Диапазон выходного тока | 0 ~ 3,3 А |
| Номинальная выходная мощность | 29,7 Вт |
| Пульсации и шум | 2,6 В п-п |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по линии | ±10% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки | 500 мс при 230 В AC, 3000 мс при 115 В AC, при полной нагрузке |
| Диапазон постоянного тока | 6,3 ~ 9 В |
| Диапазон регулировки напряжения | 8,55 ~ 9,9 В |
| Диапазон регулировки тока | 2,475 ~ 3,399 А |
Вход
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В AC; PF > 0,9 при 230 В AC, при полной нагрузке |
| КПД | 80% |
| Потребляемый ток | 0,4 А при 115 В AC; 0,2 А при 230 В AC |
| Пусковой ток | 35 А, холодный старт, twidth = 25 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,5 мА при 240 В AC |
| Суммарные гармонические искажения | THD < 20% при нагрузке ≥ 70% на входе 115 В AC / 230 В AC |
| Максимальное количество блоков на автомат 16 А | 64 шт. для автомата типа B; 64 шт. для автомата типа C при 230 В AC |
Защиты
| Перегрузка по току | 100 ~ 110%; тип защиты — ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 10 ~ 14 В |
| Перегрев | Выключение выходного напряжения, восстановление после повторной подачи питания |
Эксплуатационные условия
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,06%/°C |
| Вибрация | 10 ~ 500 Гц, 2G, по 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Снижение мощности по температуре | См. кривую снижения мощности |
| Понижение мощности по высоте | Для моделей без вентилятора: 3,5 °C/1000 м при высоте свыше 2000 м |
Безопасность и ЭМС
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL1310, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CAN/CSA C22.2 No. 223-M91, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C (Pin ≥ 25 Вт), Class D (>70% load), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; BS EN/EN61547; light industry level; EAC TP TC 020 |
Прочее
| MTBF | 4293,1 тыс. ч минимум по Telcordia SR-332; 625,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 160 × 46 × 30 мм (Д × Ш × В) |
| Масса и упаковка | 0,2 кг; 70 шт. / 15 кг / 0,96 куб. фута |
| Тип корпуса | Полностью изолированный пластиковый корпус с клеммным блоком I/O |
| Охлаждение | Свободная конвекция воздуха |
| Частота преобразования | 39 кГц при 115 В AC; 53 кГц при 230 В AC |
Механические размеры
Корпусная конструкция рассчитана на установку с габаритами 160 × 46 × 30 мм. На чертеже указаны точки крепления и расположение подстроечных элементов Vo ADJ и Io ADJ.
Подключение
| Клеммная колодка TB1 | AC/L, AC/N |
| Клеммная колодка TB2 | +V, -V |
Характеристики статические и режимы работы
Источник питания работает в области постоянного тока, предназначенной для прямого питания светодиодов. В режиме постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы. При несовместимости нагрузок рекомендуется согласование с производителем.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать статические характеристики.
- Выходное напряжение регулируется подстроечным резистором SVR1 на плате; предел уровня постоянного тока регулируется SVR2 на плате.
- См. документ «Способы управления светодиодным модулем».
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования; после установки необходимо повторно оценивать ЭМС для конечного изделия.
- Непосредственное подключение к светодиодам рекомендуется, но не предназначено для использования с дополнительными драйверами.
- Для выполнения требований последнего регламента ErP для светильников данный источник питания может применяться только за выключателем, не подключённым постоянно к сети.
- Температурное снижение мощности на высоте выше 2000 м: 3,5 °C/1000 м для моделей без вентилятора.
- PLC-30-9 используется для любых источников света, освобождённых от требований Директивы ErP (ЕС) 2019/2020; например, для сигнальных изделий, включая, но не ограничиваясь, дорожными, железнодорожными, морскими или воздушными сигнальными системами, системами управления движением и аэродромными огнями.
