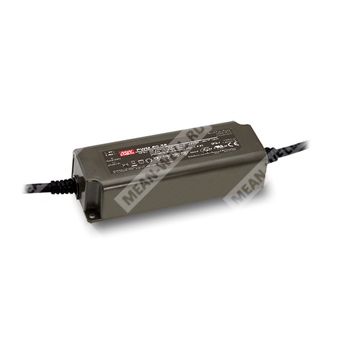

PWM-60-24DA
PWM-60-24DA - импульсный светодиодный драйвер 60 Вт с PWM-выходом, 24 В и интерфейсом DALI для диммирования.
Расшифровка партномера
| PWM | Серия драйверов со ШИМ-выходом для светодиодной нагрузки |
| 60 | Номинальная мощность 60 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| DA | Исполнение с управлением DALI, степень защиты IP67 |
Краткое назначение
PWM-60-24DA предназначен для питания светодиодных лент и других светодиодных нагрузок в режиме постоянного напряжения с PWM-формированием выходного тока и диммированием по интерфейсу DALI.
Особенности
- Постоянное напряжение на выходе с PWM-типом формирования мощности для LED-лент.
- Работа от сети переменного тока 90–305 В AC.
- Высокий КПД, типовое значение до 89% для исполнения на 24 В.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение с классом изоляции II / 2.
- Потребление без нагрузки менее 0,5 Вт.
- Полная герметизация, степень защиты IP67.
- Функция диммирования DALI / DALI-2.
- Минимальный уровень диммирования для DALI-исполнений: 0,2%.
- Типовой ресурс более 50 000 часов при соответствующем тепловом режиме.
Области применения
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Промышленное освещение.
- Аварийное освещение в соответствии с IEC 61347-2-13.
- Применение в опасных зонах класса I, division 2, тип HL.
Описание
PWM-60-24DA представляет собой светодиодный AC/DC драйвер мощностью 60 Вт с выходом постоянного напряжения 24 В и PWM-режимом управления нагрузкой. Устройство обеспечивает стабильную работу светодиодных лент, поддерживая равномерность яркости за счет регулирования скважности выходного сигнала.
Модель рассчитана на питание от широкого диапазона сетевого напряжения 90–305 В AC и 127–431 В DC. Для версии 24 В заявлен высокий типовой КПД 89%. Драйвер выполнен в полностью герметичном корпусе с уровнем защиты IP67, допускающем эксплуатацию в сухих, влажных и сырых помещениях. Рабочий температурный диапазон корпуса составляет от -40 до +85 °C при свободной конвекции воздуха.
Исполнение DA обеспечивает управление по DALI. Для DALI-версий указана совместимость со стандартами IEC 62386-101, 102, 207, 251, а также тип устройства 6 (DT6). Для данной модификации типовая частота PWM составляет 1,47 кГц для Blank/DA-версий и 2,5 кГц для DA2-версии; для PWM-60-24DA используется значение для DA-Type.
Расшифровка партномера
| Позиция в обозначении | Значение |
| PWM | Серия с PWM-выходом |
| 60 | Номинальная мощность 60 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| DA | Исполнение с DALI-управлением |
Параметры
Выход
| Постоянное выходное напряжение | 24 В |
| Номинальный выходной ток | 2,5 А |
| Номинальная мощность | 60 Вт |
| Диапазон диммирования | 0–100% |
| Частота PWM | 1,47 кГц для Blank / DA-Type; 2,5 кГц для DA2-Type |
| Время запуска | 500 мс, 80 мс при 115 В AC или 230 В AC |
| Время удержания | 16 мс при 115 В AC или 230 В AC |
Вход
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% для 115/230 В AC; THD < 20% при нагрузке ≥75% для 277 В AC |
| Ток потребления | 0,8 А / 115 В AC; 0,4 А / 230 В AC; 0,32 А / 277 В AC |
| Пусковой ток | 50 А, длительность 270 мкс, измерение при 50% Ipeak и 230 В AC |
| Ток утечки | <0,25 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт |
Защита
| Перегрузка | 108–130% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Отключение выходного напряжения с последующим восстановлением после повторного включения; для DA2-Type — режим hiccup с автоматическим восстановлением |
| Перенапряжение | 15–17 В |
| Перегрев | Отключение выходного напряжения с последующим восстановлением после повторного включения |
Эксплуатация и окружающая среда
| Рабочая температура | Tcase от -40 до +85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5 G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-DA: 1,5 кВ AC; O/P-DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Нормативы и стандарты
| Стандарты безопасности | UL8750 тип HL, UL879, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, IP67, BIS IS 15885, EAC TP TC 004, GB19510.1, GB19510.14 |
| Стандарты DALI | IEC 62386-101, 102, 207, 251 для DA/DA2-Type, Device type 6 (DT6) |
| ЭМС излучение | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, устойчивость к импульсным помехам линия-линия 2 кВ, EAC TP TC 020 |
MTBF
| MTBF | 2626,6 тыс. ч, Telcordia SR-332 (Bellcore); 227,1 тыс. ч, MIL-HDBK-217F (25 °C) |
Размеры и масса
| Габариты | 150 × 53 × 35 мм |
| Масса | 0,49 кг |
Упаковка
| Количество в упаковке | 30 шт. |
| Масса упаковки | 15,7 кг |
| Объём упаковки | 1,0 куб. фут |
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать раздел статических характеристик.
- Время запуска измеряется при первом холодном пуске. Частые включения и выключения могут увеличить это время.
- Драйвер рассматривается как компонент, применяемый совместно с конечным оборудованием. Поскольку ЭМС зависит от всей установки, производителю конечного изделия требуется повторная оценка ЭМС на уровне полной системы.
- Для серии указан типовой ресурс более 50 000 часов при температуре корпуса Tcase, особенно в точке tc или TMP, около 75 °C или ниже.
- При высоте эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Для информации по монтажу и защите от проникновения воды следует обращаться к руководству пользователя перед применением.
- Согласно IEC 62386-101/102, для DALI-управления время запуска необходимо проверять с контроллером DALI, поддерживающим функцию включения питания DALI; иначе время запуска может превышать 0,5 с для DA-исполнения.
