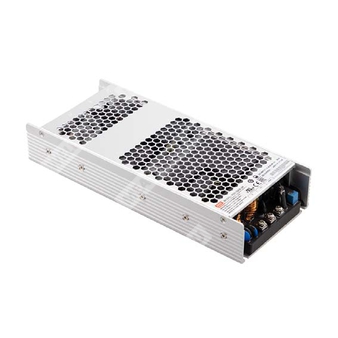

RSD-500C-12

RSD-500C-12 - изолированный DC-DC преобразователь для железнодорожных и промышленных систем с входом 33,6–67,2 В DC и выходом 12 В DC.

Расшифровка партномера

Назначение

RSD-500C-12 представляет собой DC-DC преобразователь мощностью 500 Вт в закрытом корпусе, предназначенный для эксплуатации в железнодорожной технике, транспортных системах и промышленной электронике. Устройство обеспечивает гальванически развязанное преобразование постоянного входного напряжения в стабилизированное выходное напряжение 12 В DC, рассчитано на работу в широком температурном диапазоне и соответствует профильным требованиям по электромагнитной совместимости, вибростойкости и пожарной безопасности для железнодорожного применения.

Особенности

• Соответствие железнодорожным стандартам BS EN/EN50155 и BS EN/EN45545-2.
• Низкопрофильное исполнение высотой 41 мм, формат 1U.
• Широкий диапазон входного напряжения 2:1.
• Безвентиляторная конструкция, частичная заливка компаундом, охлаждение естественной конвекцией.
• Широкий диапазон рабочей температуры от -40 до +80°C.
• Подстройка выходного напряжения.
• Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев, переполюсовка входа, защита от пониженного входного напряжения.
• Изоляция вход-выход 4 кВ DC, усиленная.
• Работа на высоте до 5000 м.
• Светодиодная индикация наличия питания.

Области применения

• Автобусы, трамваи, метро и железнодорожные системы.
• Промышленные системы управления.
• Оборудование для полупроводникового производства.
• Системы заводской автоматизации.
• Электромеханические системы.
• Беспроводные сети.
• Телекоммуникационные и дата-коммуникационные системы.
• Оборудование для тяжёлых условий эксплуатации: высокая вибрация, высокая запылённость, экстремально низкие и высокие температуры.

Описание

Серия RSD-500 представляет собой линейку надёжных железнодорожных DC-DC преобразователей мощностью 500 Вт в закрытом исполнении. Серия соответствует требованиям BS EN/EN50155 и BS EN/EN45545-2 и включает три варианта по входному диапазону с отношением 2:1: 16,8…33,6 В, 33,6…67,2 В и 67,2…154 В DC. Это позволяет использовать устройства в транспортных системах со стандартными бортовыми напряжениями 24 В, 36 В, 48 В, 72 В, 96 В и 110 В. Для выбора доступны выходные напряжения 12 В, 24 В и 48 В.

Для модели RSD-500C-12 реализовано выходное напряжение 12 В DC при входном диапазоне 33,6…67,2 В DC. Преобразователь рассчитан на работу при температуре окружающей среды от -40 до +80°C, отличается низким уровнем пульсаций и шумов, высокими характеристиками ЭМС, изоляцией вход-выход 4 кВ DC, малой высотой корпуса 41 мм и внутренним исполнением с частичной силиконовой заливкой. Устройство подходит как для бортовых и стационарных железнодорожных систем, так и для иных применений в жёстких условиях окружающей среды.

Выходные параметры

Входные параметры

Удержание выхода и работа при провалах питания

Защиты

Условия эксплуатации

Изоляция и безопасность

Электромагнитная совместимость

Механические данные и подключение

Назначение выводов

Надёжность и упаковка

Конструктивные и функциональные сведения

Снижение нагрузки в зависимости от температуры

При эксплуатации одиночного блока без дополнительной металлической плиты на нижней поверхности допускается работа при полной нагрузке до температуры окружающей среды 55°C. В диапазоне 55…80°C требуется снижение выходного тока в соответствии с кривой снижения нагрузки.

Если блок не установлен на железную плиту снизу, максимальная температура окружающей среды при полной нагрузке составляет 55°C.

Для выполнения требований EN50155 уровня TX при полной нагрузке и температуре 70°C серия RSD-500 должна быть установлена на железную плиту снизу. Рекомендуемый размер плиты: 450 × 450 мм. Поверхность плиты должна быть ровной и гладкой, а преобразователь должен быть жёстко закреплён по центру плиты. В этом случае допускается работа при 100% нагрузке до 70°C.

Испытания на воздействие окружающей среды

Испытания по пожарной безопасности EN45545-2

Примечания
