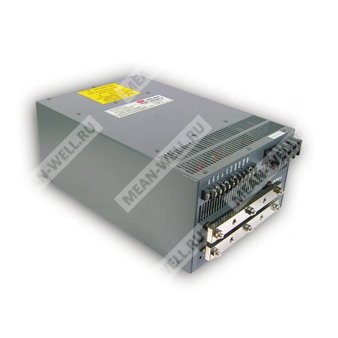

SCN-2K0-05 - промышленный импульсный источник питания 5 В для высокотоковых систем с параллельной работой и дистанционным управлением.
Назначение и общая характеристика
SCN-2K0-05 представляет собой одновыходной промышленный источник питания серии SCN-2K0, рассчитанный на мощные нагрузки постоянного тока. Модель обеспечивает номинальное выходное напряжение 5 В при токе до 250 А и мощности 1250 Вт. Устройство предназначено для систем, где требуются высокая надёжность, низкий уровень пульсаций, возможность удалённой коррекции выходного напряжения, дистанционного включения/выключения, а также параллельная работа нескольких источников.
Источник питания выполнен в металлическом корпусе с принудительным воздушным охлаждением встроенным вентилятором. Входное питание — переменное напряжение 200–260 В AC, трёхпроводное подключение. Конструкция и электрические параметры ориентированы на промышленное применение.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SCN | Серия источников питания Mean Well SCN |
| 2K0 | Класс мощности 2000 Вт серии |
| 05 | Выходное напряжение 5 В |
Особенности
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Защита от перегрева.
- Высокая надёжность.
- Низкий уровень пульсаций и шумов.
- Встроенная функция дистанционного измерения падения напряжения на нагрузке.
- Встроенное дистанционное управление включением/выключением.
- Встроенная функция параллельной работы.
- Возможность регулировки выходного напряжения внешним сигналом 1–5 В в диапазоне 20–100%.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Покрытие корпуса краской.
- Переменное входное напряжение 200–260 В AC, трёхпроводное подключение.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 200–260 В AC, 3 провода |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 10 А / 230 В AC |
| Пусковой ток | 120 А / 230 В AC |
| Ток утечки | 5 мА / 240 В AC |
| КПД типовой | 78% |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 250 А |
| Диапазон тока | 0–250 А |
| Номинальная мощность | 1250 Вт |
| Пульсации и шум | 150 мВп-п |
| Регулировка напряжения | Типовая подстройка потенциометром 5,0% |
| Регулировка напряжения внешним сигналом | 20–100% при 1–5 В DC |
| Точность установки напряжения | 3,0% |
| Линейная стабилизация | 0,5% |
| Нагрузочная стабилизация | 2,5% |
| Время установки, нарастания, удержания | 800 мс, 50 мс, 16 мс при полной нагрузке |
Защита
| Функция защиты | Параметры |
| Перегрузка | 110–135% от номинальной выходной мощности |
| Перегрузка, режим работы | Ограничение тока, задержанное отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 110–135% по уровню уставки выхода |
| Перенапряжение, режим работы | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | >100 °C по радиатору, рядом с трансформатором |
| Перегрев, режим работы | Отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −10…+65 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH |
| Температурный коэффициент | 0,04% / °C (0…50 °C) |
| Вибрация | 10–200 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | Соответствие проекту UL1950, CSA22.2, IEC60950 |
| Испытательное напряжение изоляции | Вход–выход: 1500 В AC; вход–корпус: 1500 В AC |
| Сопротивление изоляции | Вход–выход, вход–корпус: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия помех | Проектирование с учётом FCC Part 15 Class A |
| Иммунитет к помехам | Не нормирован в таблице |
| Гармонические токи | Не нормированы в таблице |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 30 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 320 × 212 × 134 мм (Д × Ш × В) |
| Масса | 9,0 кг |
| Упаковка | 1 шт. / 10 кг / картонная коробка |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
2. Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
Механические данные
Корпус имеет размеры 320 × 212 × 134 мм. На передней/боковой части предусмотрены силовые клеммы DC-выхода, клеммные блоки для управляющих сигналов и входа переменного тока. Охлаждение организовано принудительным потоком воздуха, направление которого показано на чертеже. Монтажные отверстия предусмотрены под крепление на шасси.
Функциональные возможности управления
Документом предусмотрены следующие режимы подключения и управления:
- внутреннее управление выходным напряжением;
- дистанционное измерение напряжения на нагрузке;
- регулировка выходного напряжения внешним сигналом 1–5 В DC;
- дистанционное включение/выключение;
- управление транзистором;
- параллельная работа нескольких источников;
- параллельная работа с дистанционным измерением напряжения.
