SDR-120-48 - промышленный AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное напряжение 48 В постоянного тока.
Описание

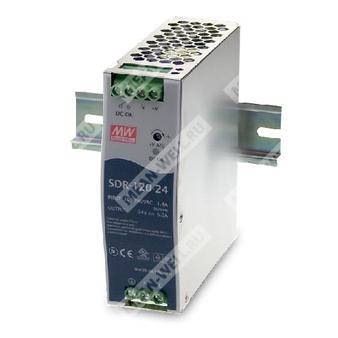

SDR-120-48 представляет собой одноканальный промышленный источник питания серии SDR-120, предназначенный для монтажа на DIN рейку TS-35/7.5 или TS-35/15. Устройство обеспечивает выходное напряжение 48 В постоянного тока при номинальной мощности 120 Вт и номинальном токе 2,5 А. Конструкция ориентирована на применение в системах промышленной автоматизации, шкафах управления, энергетических и распределённых электронных системах, где требуется стабильное питание, высокий КПД, встроенная активная коррекция коэффициента мощности и сигнализация исправного состояния выхода.
Источник питания рассчитан на питание от широкого диапазона входного напряжения 88...264 В переменного тока или 124...370 В постоянного тока, поддерживает защиту от перегрузки, перенапряжения и перегрева, а также имеет встроенный релейный контакт DC OK для дистанционного контроля состояния питания.
Особенности
| Высокий КПД до 90,5% |
| Пиковая нагрузочная способность до 150% от номинала |
| Встроенная активная коррекция коэффициента мощности, PF более 0,93 |
| Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев |
| Охлаждение за счёт естественной воздушной конвекции |
| Установка на DIN рейку TS-35/7.5 или TS-35/15 |
| Одобрение UL 508 для промышленного управляющего оборудования |
| Соответствие промышленному уровню устойчивости к электромагнитным воздействиям |
| Встроенный релейный контакт DC OK |
| 100% испытание при полной нагрузке |
Расшифровка партномера
| Элемент | Значение | Расшифровка |
| SDR | Серия | Серия промышленных одноканальных источников питания на DIN рейку с активной коррекцией коэффициента мощности |
| 120 | Мощность | Номинальная выходная мощность 120 Вт |
| 48 | Выходное напряжение | Номинальное выходное напряжение 48 В постоянного тока |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 2,5 А |
| Диапазон тока | 0...2,5 А |
| Номинальная мощность | 120 Вт |
| Пиковый ток | 3,75 А |
| Пиковая мощность | 180 Вт в течение 3 с |
| Пульсации и шум | 120 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 48...55 В |
| Точность установки напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
Входные параметры
| Параметр | Значение |
| Время запуска, нарастания | 1500 мс, 60 мс при 230 В AC; 3000 мс, 60 мс при 115 В AC при полной нагрузке |
| Время удержания | 20 мс при 230 В AC; 20 мс при 115 В AC при полной нагрузке |
| Диапазон входного напряжения | 88...264 В AC; 124...370 В DC |
| Диапазон частоты | 47...63 Гц |
| КПД, типовое значение | 90,5% |
| Коэффициент мощности, типовое значение | 0,93 при 230 В AC; 0,96 при 115 В AC при полной нагрузке |
| Потребляемый ток по входу, типовое значение | 1,4 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток, типовое значение | 35 А при 115 В AC; 70 А при 230 В AC |
| Ток утечки | менее 1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | Нормальная работа в диапазоне 110...150% от номинальной выходной мощности более 3 секунд, затем отключение выходного напряжения |
| Поведение при перегрузке свыше 150% | Ограничение тока в режиме постоянного тока с автоматическим восстановлением в течение 3 секунд и отключением выходного напряжения через 3 секунды |
| Перенапряжение | 56...65 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Срабатывание при 95℃ ±5℃ по датчику TSW на радиаторе силового ключа |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Релейный контакт DC OK, максимальные параметры | 60 В DC / 0,3 А; 30 В DC / 1 А; 30 В AC / 0,5 А, резистивная нагрузка |
| Состояние контакта при нормальной работе | Контакт замкнут, источник питания включён, выход в норме |
| Состояние контакта при отказе | Контакт разомкнут, источник питания выключен или неисправен выход |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -25...+70℃ |
| Рабочая влажность | 20...95% RH без конденсации |
| Температура хранения | -40...+85℃ |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/℃ в диапазоне 0...50℃ |
| Вибростойкость | Для компонентов: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж соответствует IEC60068-2-6 |
Электробезопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004, BSMI CNS15598-1; соответствует BS EN/EN60204-1 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, CNS15936 класс B |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN50082-2, BS EN/EN61204-3, уровень тяжёлой промышленности, EAC TP TC 020, SEMI F47 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: более 100 МОм при 500 В DC, 25℃, 70% RH |
Механические параметры и монтаж
| Параметр | Значение |
| Габаритные размеры | 40 x 125,2 x 113,5 мм (Ш x В x Г) |
| Масса | 0,67 кг |
| Тип монтажной рейки | TS35/7.5 или TS35/15 |
| Допуск на размеры | ±1 мм |
| Корпус | Case No. 992A |
Назначение выводов
Клеммный блок TB1
| Номер вывода | Назначение |
| 1 | Защитное заземление |
| 2 | Вход AC/L |
| 3 | Вход AC/N |
Клеммный блок TB2
| Номер вывода | Назначение |
| 1, 2 | Релейный контакт |
| 3 | Выход постоянного тока минус |
| 4 | Выход постоянного тока плюс |
Надёжность и упаковка
| Параметр | Значение |
| MTBF | 1764,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292,1 тыс. ч минимум по MIL-HDBK-217F при 25℃ |
| Упаковка | 20 шт. |
| Масса упаковки | 14,4 кг |
| Объём упаковки | 1,0 куб. фут |
Пиковая нагрузочная способность
| Режим | Значение |
| Непрерывная выходная мощность | 120 Вт |
| Пиковая выходная мощность | 180 Вт |
| Длительность пикового режима | 3 с, типовое значение |
Снижение выходной мощности
В зависимости от температуры окружающей среды
| Условие | Значение |
| Охлаждение | Естественная конвекция, вертикальная установка |
| Непрерывная работа без снижения мощности | До 60℃ |
| Пиковый режим до 150% | Допускается до 55℃, типовое значение |
| Работа при 70℃ | Требуется снижение допустимой нагрузки |
В зависимости от входного напряжения
| Условие | Значение |
| Диапазон 100...264 В AC | 100% нагрузки |
| При 88 В AC | Около 90% нагрузки |
| Между 88 В AC и 100 В AC | Линейное снижение мощности |
| Примечание | При пониженном входном напряжении может потребоваться дерейтинг |
Применение
| Промышленные шкафы управления и автоматики |
| Системы распределённого питания постоянного тока |
| Контрольно-измерительное и технологическое оборудование |
| Промышленные электронные устройства, монтируемые на DIN рейку |
| Системы, требующие дистанционного контроля состояния питания через сигнал DC OK |
Примечания
| № | Содержание |
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает погрешность установки, нестабильность по сети и нестабильность по нагрузке. |
| 4 | Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС. |
| 5 | При длительной работе на полной мощности рекомендуются монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм. |
| 6 | Максимальная длительность пикового режима 3 секунды; необходимо учитывать кривые пиковой нагрузки. |
| 7 | При низком входном напряжении может потребоваться снижение нагрузки; подробности определяются по кривой дерейтинга. |
| 8 | Для безвентиляторных моделей при рабочей высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5℃ на каждые 1000 м; для моделей с вентилятором — 5℃ на каждые 1000 м. |
