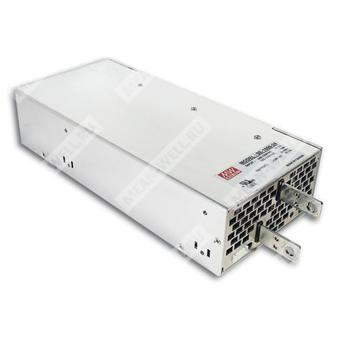

SE-1000-15
нет на складе
SE-1000-15 - одновыходной импульсный источник питания 15 В мощностью 1000 Вт для промышленного применения.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|---|
| SE | Серия импульсных источников питания Mean Well SE |
| 1000 | Номинальная мощность 1000 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Назначение и особенности
SE-1000-15 представляет собой источник питания AC/DC с одним выходом, рассчитанный на преобразование сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 15 В. Устройство ориентировано на применение в промышленной электронике, автоматизации, силовой электронике и системах, где требуется высокая удельная мощность, принудительное воздушное охлаждение и наличие сервисных функций, включая дистанционное включение и дистанционное измерение напряжения на нагрузке.
К основным особенностям относятся:
- активное ограничение пускового тока на входе переменного тока;
- переключаемый диапазон входного напряжения сети;
- защита от короткого замыкания, перегрузки, перенапряжения и перегрева;
- принудительное охлаждение встроенным вентилятором на шарикоподшипнике постоянного тока;
- наличие сигнала DC_OK;
- встроенная функция дистанционного включения и отключения;
- встроенная функция дистанционного измерения напряжения;
- соответствие требованиям безопасности и EMC, указанным в документе.
Электрические параметры
Выход
| Параметр | Значение |
|---|---|
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 66,7 А |
| Диапазон выходного тока | 0 ~ 66,7 А |
| Номинальная мощность | 1000,5 Вт |
| Пульсации и шум | 150 мВп-п |
| Диапазон подстройки выходного напряжения | 13,5 ~ 16,5 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска, нарастания | 1500 мс, 50 мс / 230 В AC; 1500 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 20 мс / 230 В AC; 15 мс / 115 В AC при полной нагрузке |
| Допуск по выходному напряжению | ±0,5% |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90 ~ 132 В AC / 180 ~ 264 В AC, выбор переключателем TB2; 254 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД, тип. | 86% |
| Входной ток, тип. | 17,5 А / 115 В AC; 10 А / 230 В AC |
| Пусковой ток, тип. | 35 А / 115 В AC; 55 А / 230 В AC |
| Ток утечки | < 2,5 мА / 240 В AC |
Защита
| Параметр | Значение |
|---|---|
| Перегрузка | 105 ~ 125% от номинальной выходной мощности |
| Перенапряжение | 13,8 ~ 16,2 В |
| Перегрев | Источник отключает выход, восстановление после снижения температуры выполняется автоматически |
| Тип защиты при перегрузке | Отключение выходного напряжения, повторное включение после восстановления |
| Тип защиты при перенапряжении | Отключение выходного напряжения, повторное включение после восстановления |
Функции
| Параметр | Значение |
|---|---|
| Сигнал DC_OK | Выходной TTL-уровня |
| Уровень для включения PSU | 3,3 ~ 5,6 В |
| Уровень для отключения PSU | 0 ~ 1 В |
| Дистанционное управление | Между RC+ и RC-: 0 ~ 0,8 В — включено; 4 ~ 10 В — выключено |
Надёжность, условия эксплуатации и нормы
Параметры окружающей среды
| Параметр | Значение |
|---|---|
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Дерейтинг по высоте | Для высот выше 2000 м: 5 °C/1000 м для моделей с вентилятором |
Безопасность и EMC
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL62368-1, BSMI CNS15598-1, EAC TP TC 004; конструкция с учётом BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Электромагнитная эмиссия | BS EN/EN55032 (CISPR32), CNS15936; BS EN/EN61000-3-2; BS EN/EN61000-3-3 |
| Электромагнитная помехоустойчивость | BS EN/EN55035, BS EN/EN61000-6-2 |
Долговечность, габариты и упаковка
| Параметр | Значение |
|---|---|
| MTBF | 1273,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 251,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 278 × 127 × 63,5 мм (Д × Ш × В) |
| Масса | 2,5 кг |
| Упаковка | 6 шт. / 16 кг / 1,38 CUFT |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Все испытания EMC выполнены при монтаже на металлическую пластину 720 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам EMC.
- При использовании схемы UVP блок питания не запускается напрямую при непрерывном цикле включения/выключения входного питания переменного тока в течение 5 секунд.
- Для моделей без вентилятора при высоте более 2000 м применяется дерейтинг 3,5 °C/1000 м, для моделей с вентилятором — 5 °C/1000 м.
- Данный источник питания не соответствует требованиям EN61000-3-2 по гармоническому току. Не применять его в ЕС при подключении к общедоступной сети 220 В AC и выше, если источник питания установлен в конечном устройстве с входной мощностью более 75 Вт в среднем или непрерывно, либо относится к системе освещения.
- Исключения: профессиональное оборудование с суммарной номинальной входной мощностью более 1000 Вт; симметрично управляемые нагревательные элементы с номинальной мощностью не более 200 Вт.
Дополнительные сведения
- Охлаждение: принудительное воздушное, встроенный DC-вентилятор на шарикоподшипнике.
- Выходная мощность: высокая плотность мощности, 7,3 Вт/дюйм.
- Наличие клеммного выбора диапазона входного напряжения 110/220 В через TB2.
- Предусмотрены выводы дистанционного измерения напряжения и дистанционного управления включением/выключением.
- Входной диапазон может работать от сети переменного тока и от постоянного тока в указанном окне напряжений.
