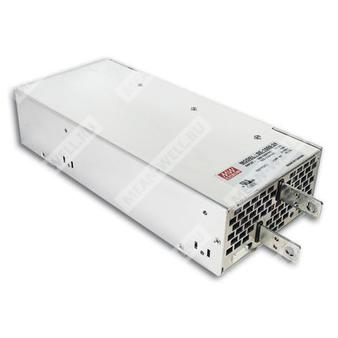

SE-1000-24 - импульсный источник питания 24 В, 41,7 А для промышленной аппаратуры и систем автоматики.
SE-1000-24 — одновыходовой источник питания серии SE-1000 с выходным напряжением 24 В постоянного тока и мощностью до 1000,8 Вт. Предназначен для питания промышленного оборудования, систем управления, автоматизации, телекоммуникационных и иных нагрузок, требующих стабилизированного напряжения постоянного тока большой мощности.
Расшифровка партномера
| Позиция | Расшифровка |
| SE | Серия источников питания Mean Well SE |
| 1000 | Номинальная мощность серии — 1000 Вт |
| 24 | Номинальное выходное напряжение — 24 В |
Основные особенности
- Активное ограничение пускового тока по входу переменного тока.
- Выбор диапазона входного напряжения переключателем.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором на шарикоподшипнике постоянного тока.
- Высокая удельная мощность: 7,3 Вт/дюйм².
- Сигнал DC_OK на выходе.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного контроля по цепям обратной связи.
- Подтвержденные сертификаты UL / CUL.
- Низкая стоимость.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 24 В |
| Номинальный ток | 41,7 А |
| Диапазон тока | 0 ~ 41,7 А |
| Номинальная мощность | 1000,8 Вт |
| Регулировка выходного напряжения | 22 ~ 27,5 В |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 1500 мс, 50 мс / 230 ВAC; 1500 мс, 50 мс / 115 ВAC при полной нагрузке |
| Время удержания | 20 мс / 230 ВAC; 15 мс / 115 ВAC при полной нагрузке |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 ВAC / 180 ~ 264 ВAC, выбор TB2; 254 ~ 370 ВDC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД типовой | 88% |
| Входной ток типовой | 10 А / 230 ВAC; 17,5 А / 115 ВAC |
| Пусковой ток типовой | 55 А / 230 ВAC; 35 А / 115 ВAC |
| Ток утечки | < 2,5 мА / 240 ВAC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 125% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 28 ~ 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Сигнал DC_OK | Источник питания включен: 3,3 ~ 5,6 В; источник питания выключен: 0 ~ 1 В |
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В — включено; 4 ~ 10 В — выключено |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | −40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, BSMI CNS15598-1, EAC TP TC 004; проектирование по BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВAC; I/P-FG: 2 кВAC; O/P-FG: 0,5 кВAC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 ВDC / 25 °C / 70% RH |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс A |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | ----- |
| Фликер напряжения | BS EN/EN61000-3-3 | ----- |
Помехоустойчивость ЭМС
| Параметр | Стандарт | Уровень / примечание |
| ESD | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; Уровень 2, 4 кВ контакт |
| Излучаемое радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | 2 кВ линия-линия; 4 кВ линия-земля |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Прочее
| Параметр | Значение |
| MTBF | 1273,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 251,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 278 × 127 × 63,5 мм (Д × Ш × В) |
| Масса | 2,5 кг |
| Упаковка | 6 шт. / 16 кг / 1,38 CUFT |
Габаритные и монтажные данные
Корпус исполнения Case No. 935B, единицы измерения — мм, допуск ±1 мм. Приведены монтажные размеры для установки на горизонтальную поверхность и варианты крепления с использованием отверстий M4. Охлаждение осуществляется принудительным потоком воздуха; направление воздушного потока показано на чертеже.
Назначение выводов и подключение
TB1 — вход переменного тока: AC/L, AC/N, FG.
TB2 — переключение диапазона 110/220 В: для 110 В — замкнуто, для 220 В — разомкнуто.
Разъём управления CN3: DC_OK Signal, DC_OK GND, −S, +S, RC−, RC+.
Дистанционный контроль: применяется внешнее питание для цепи управления, ток 6 ~ 20 мА.
Примечания
- Если особо не указано иное, все параметры измерены при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Испытания ЭМС выполнены при монтаже на металлической пластине 720 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- При использовании схемы UVP источник питания не включается напрямую при последовательном циклировании входного питания AC ON/OFF в течение 5 секунд.
- Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Данный источник питания не соответствует требованиям по гармоническому току EN61000-3-2. Не применять в условиях, указанных в документе для соответствующих конечных изделий.
