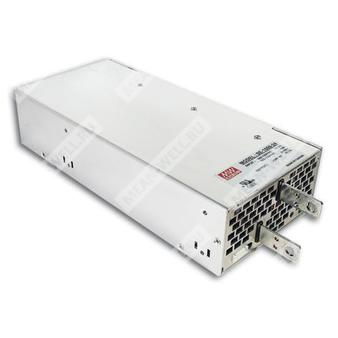

SE-1000-48 — импульсный источник питания 48 В для промышленной аппаратуры и систем автоматизации.
Расшифровка партномера
| Позиция | Значение |
| SE | Серия импульсных источников питания Mean Well SE |
| 1000 | Номинальная мощность 1000 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
SE-1000-48 — одновыходной источник питания с принудительным воздушным охлаждением, предназначенный для питания промышленной нагрузки постоянным напряжением 48 В. Модель относится к серии SE-1000 и оснащена активным ограничением пускового тока, переключаемым диапазоном входного напряжения, защитами от короткого замыкания, перегрузки, перенапряжения и перегрева, а также сигналом DC_OK, дистанционным включением/выключением и функцией дистанционного измерения напряжения.
Основные сведения
| Параметр | Значение |
| Тип изделия | Импульсный источник питания |
| Серия | SE-1000 |
| Модель | SE-1000-48 |
| Выходное напряжение | 48 В |
| Номинальный ток | 20,8 А |
| Диапазон регулировки выходного напряжения | 43 ~ 56 В |
| Номинальная мощность | 998,4 Вт |
| Пиковая мощность по паспорту серии | 1000 Вт |
| Форм-фактор | Одновыходовой источник питания в металлическом корпусе |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Диапазон выходного тока | 0 ~ 20,8 А |
| Номинальный ток | 20,8 А |
| Номинальная мощность | 998,4 Вт |
| Пульсации и шум | 200 мВ п-п |
| Точность установки выходного напряжения | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска, нарастания | 1500 мс, 50 мс при 230 В перем. тока; 1500 мс, 50 мс при 115 В перем. тока, при полной нагрузке |
| Время удержания | 20 мс при 230 В перем. тока; 15 мс при 115 В перем. тока, при полной нагрузке |
| Диапазон регулировки напряжения | 43 ~ 56 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В перем. тока / 180 ~ 264 В перем. тока, выбор переключателем TB2; 254 ~ 370 В пост. тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД, тип. | 89% |
| Входной ток, тип. | 10 А при 230 В перем. тока; 55 А при 230 В перем. тока |
| Пусковой ток, тип. | 35 А при 115 В перем. тока; 55 А при 230 В перем. тока |
| Ток утечки | < 2,5 мА при 240 В перем. тока |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 125% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 57,6 ~ 67,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные сигналы и управление
| Параметр | Значение |
| Сигнал DC_OK | TTL-уровень; включение источника при 3,3 ~ 5,6 В, выключение при 0 ~ 1 В |
| Дистанционное управление | Между RC+ и RC-: 0 ~ 0,8 В — включено, 4 ~ 10 В — выключено |
| Дистанционное измерение | Предусмотрено |
| Дистанционное включение/выключение | Предусмотрено |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C (с учетом кривой дерейтирования) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Дерейтирование по температуре | Для моделей без вентилятора: 3,5 °C/1000 м; для моделей с вентилятором: 5 °C/1000 м при высоте более 2000 м |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, BSMI CNS15598-1, EAC TP TC 004; проектирование по BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В пост. тока / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55032 (CISPR32), CNS15936; BS EN/EN61000-3-2; BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN55035, BS EN/EN61000-6-2 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | Уровень 3 |
| Быстрые переходные процессы / импульсные помехи | Уровень 3 |
| Импульсные помехи | 2 кВ линия-линию, 4 кВ линия-земля |
| Кондуктивные помехи | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Класс эмиссии | Класс A |
| Класс помехоустойчивости | Класс A |
Прочие параметры
| Параметр | Значение |
| MTBF | 1273,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 251,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 278 × 127 × 63,5 мм |
| Масса | 2,5 кг |
| Упаковка | 6 шт.; 16 кг; 1,38 куб. фута |
Подключение и конструктив
Входная клеммная колодка TB1 предназначена для подключения сети переменного тока. Переключение диапазона входного напряжения выполняется через TB2. Для управления, сигнала DC_OK и дистанционного измерения предусмотрен разъём CN3.
| Клемма TB1 | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| Клемма TB2 | 110 В | 220 В |
| 1 | Замкнуто | Разомкнуто |
| 2 | Разомкнуто | Замкнуто |
| Разъём CN3 | Назначение |
| 1 | DC_OK Signal |
| 2 | DC_OK GND |
| 3 | -S |
| 4 | +S |
| 5 | RC- |
| 6 | RC+ |
Кривая дерейтирования и статические характеристики
Для модели 48 В в составе серии используется зависимость допустимой нагрузки от температуры окружающей среды, а также от диапазона входного напряжения 90 ~ 132 В и 180 ~ 264 В переменного тока. При повышении температуры окружающей среды выше области нормального режима требуется снижение нагрузки согласно кривой дерейтирования.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Все испытания по ЭМС выполняются при монтаже устройства на металлическую пластину 720 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- При использовании схемы UVP источник питания не включается напрямую при циклическом включении и выключении сети переменного тока в течение 5 секунд.
- Источник питания не соответствует требованиям по гармоническим токам EN61000-3-2. Его не следует применять в конечных устройствах, используемых в Европейском союзе и подключённых к публичной сети с номинальным напряжением 220 В переменного тока или выше, если средняя или непрерывная входная мощность превышает 75 Вт, либо если изделие является частью осветительной системы.
- Исключение: источники питания, применяемые в профессиональном оборудовании с суммарной номинальной входной мощностью более 1000 Вт, а также в симметрично управляемых нагревательных элементах с номинальной мощностью не более 200 Вт, не обязаны соответствовать EN61000-3-2.
