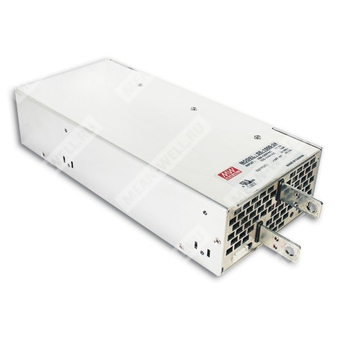

SE-1000-9 - импульсный источник питания с одним выходом 9 В для промышленного применения.
Расшифровка партномера
| Позиция в партномере |
Расшифровка |
| SE |
Серия импульсных источников питания Mean Well SE |
| 1000 |
Номинальная мощность класса 1000 Вт |
| 9 |
Выходное напряжение 9 В |
Краткое назначение и особенности
SE-1000-9 представляет собой высокомощный импульсный источник питания с одним регулируемым выходом 9 В, предназначенный для питания промышленной аппаратуры, систем автоматизации, электронных узлов и оборудования с повышенными требованиями к устойчивости и защите.
- Вход переменного тока с выбором диапазона 90–132 В или 180–264 В переключателем.
- Активное ограничение пускового тока по входу переменного тока.
- Форсированное воздушное охлаждение встроенным вентилятором на шарикоподшипнике.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Сигнал DC_OK для контроля состояния выходного напряжения.
- Удаленное включение/выключение.
- Функция дистанционного измерения напряжения на нагрузке.
- Соответствие требованиям UL, cUL, EAC и иным указанным стандартам безопасности.
Основные электрические параметры
| Параметр |
Значение |
| Выходное напряжение |
9 В |
| Номинальный выходной ток |
100 А |
| Диапазон выходного тока |
0–100 А |
| Номинальная мощность |
900 Вт |
| Пульсации и шум |
150 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
7,5–10 В |
| Погрешность установки напряжения |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время запуска, нарастания |
1500 мс, 50 мс / 230 В переменного тока; 1500 мс, 50 мс / 115 В переменного тока при полной нагрузке |
| Время удержания |
20 мс / 230 В переменного тока; 15 мс / 115 В переменного тока при полной нагрузке |
| КПД типовой |
84% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90–132 В переменного тока / 180–264 В переменного тока, выбор TB2; 254–370 В постоянного тока |
| Диапазон частоты сети |
47–63 Гц |
| Входной ток типовой |
17,5 А / 115 В переменного тока; 10 А / 230 В переменного тока |
| Пусковой ток типовой |
35 А / 115 В переменного тока; 55 А / 230 В переменного тока |
| Ток утечки |
< 2,5 мА / 240 В переменного тока |
Защита
| Параметр |
Значение |
| Перегрузка |
105–125% от номинальной выходной мощности |
| Перенапряжение |
5,75–6,75 В |
| Перегрев |
Выходное напряжение отключается, восстановление автоматическое после снижения температуры |
| Тип защиты от перегрузки |
Отключение выходного напряжения, повторное включение для восстановления |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, повторное включение для восстановления |
Функциональные сигналы и интерфейсы
| Параметр |
Значение |
| Сигнал DC_OK |
TTL-уровень; включение источника при 3,3–5,6 В, выключение при 0–1 В |
| Удаленное управление |
Между RC+ и RC-: 0–0,8 В — включено; 4–10 В — выключено |
| Дистанционное измерение |
Предусмотрено |
| Удаленное включение/выключение |
Предусмотрено |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-20…+60 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10–95% RH |
| Температурный коэффициент |
±0,05%/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Снижение допустимой мощности по температуре |
См. кривую дерейтирования |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, BSMI CNS15598-1, EAC TP TC 004; проектирование по BS EN/EN62368-1 |
| Испытательное напряжение |
I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Эмиссия по ЭМС
| Параметр |
Стандарт |
Уровень / примечание |
| Проведенные помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс A |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс A |
| Гармонический ток |
BS EN/EN61000-3-2 |
----- |
| Фликер напряжения |
BS EN/EN61000-3-3 |
----- |
Помехоустойчивость по ЭМС
| Параметр |
Стандарт |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3 |
| Быстрые переходные процессы / импульсные помехи |
BS EN/EN61000-4-4 |
Уровень 3 |
| Импульсные перенапряжения |
BS EN/EN61000-6-2 |
2 кВ линия-линия; 4 кВ линия-земля |
| Проведенные помехи |
BS EN/EN61000-4-6 |
Уровень 3 |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Механические параметры
| Параметр |
Значение |
| Габаритные размеры |
278 × 127 × 63,5 мм (Д × Ш × В) |
| Масса |
2,5 кг |
| Упаковка |
6 шт.; 16 кг; 1,38 куб. фут |
| Артикул корпуса |
935B |
Надежность
| Параметр |
Значение |
| MTBF по Telcordia SR-332 (Bellcore) |
1273,6 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) |
251,6 тыс. ч минимум |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Все испытания по ЭМС выполняются при монтаже на металлической пластине 720 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- При использовании схемы UVP источник питания не включается напрямую при непрерывном циклическом включении/выключении сети переменного тока в течение 5 секунд.
- Для высоты эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Вход переменного тока оснащен активным ограничением пускового тока.
- Диапазон входного напряжения переменного тока выбирается переключателем.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
Клеммы и функциональные соединения
| Обозначение |
Назначение |
| TB1 |
Входной клеммник переменного тока |
| TB2 |
Переключение диапазона 110/220 В |
| CN3 |
Разъем для DC_OK, дистанционного управления и удаленного измерения |
| +S / -S |
Клеммы удаленного измерения |
| RC+ / RC- |
Клеммы дистанционного управления |
| G |
Общий провод сигнала DC_OK |
