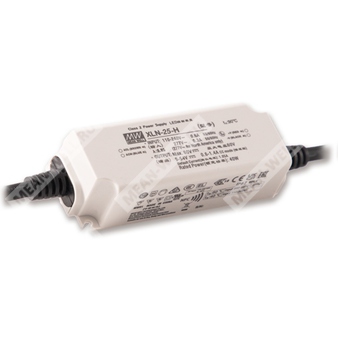

XLN-25-H-B - светодиодный драйвер 25 Вт с постоянной мощностью, NFC-настройкой тока и 3-в-1 диммированием.
Назначение и основные особенности
XLN-25-H-B представляет собой импульсный источник питания для светодиодных нагрузок мощностью 25 Вт, работающий в режиме постоянной мощности и постоянного напряжения. Модель относится к серии XLN-25 и предназначена для применения в системах освещения, где требуется регулировка выходного тока посредством NFC-настройки, а также локальное диммирование по схеме 3 в 1. Конструкция рассчитана на эксплуатацию в составе осветительных приборов с повышенными требованиями к электробезопасности, электромагнитной совместимости и степени защиты.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| XLN | Серия источников питания для светодиодов |
| 25 | Номинальная мощность 25 Вт |
| H | Исполнение с выходным током, выбираемым по NFC, в режиме постоянной мощности |
| B | Функциональное исполнение с 3-в-1 диммированием |
Особенности
- Режим постоянной мощности с многоступенчатой установкой выходного тока.
- Настройка выходного тока с помощью NFC.
- Режим постоянного напряжения отсутствует для версии H-B как фиксированный выход; для данной серии H предусмотрен рабочий диапазон постоянной мощности.
- Встроенное диммирование 3 в 1: 0–10 В, ШИМ 10 В, сопротивление.
- Плавное уменьшение света до очень низкого уровня; минимальный уровень диммирования порядка 8% для B-типа.
- Корпус из пластика, класс II, схема с коррекцией коэффициента мощности.
- Соответствие требованиям для аварийного освещения.
- Полная герметизация, степень защиты IP67.
- Малая потребляемая мощность в дежурном режиме.
- Отсутствие заметного мерцания, соответствие требованиям по коэффициенту пульсаций и фликеру.
Области применения
- Встраиваемые светильники.
- Светильники downlight.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные ленты.
- Цифровое освещение с интерфейсом DALI.
Описание
XLN-25-H-B — светодиодный драйвер мощностью 25 Вт с режимом постоянной мощности и постоянного напряжения, ориентированный на питание светодиодных модулей от сети переменного тока 100–305 В. Для H-исполнения выходной ток выбирается с помощью NFC и может быть перенастроен под конкретную светодиодную нагрузку. Версия B дополнительно поддерживает 3-в-1 диммирование, что позволяет регулировать яркость сигналом 0–10 В постоянного тока, сигналом ШИМ 10 В либо переменным сопротивлением. Серия предназначена для работы при свободной конвекции воздуха, имеет высокую эффективность до 88% и рассчитана на эксплуатацию в широком диапазоне температуры корпуса.
Технические параметры
Выход
| Параметр | Значение |
| Выходной режим | Постоянная мощность, многоступенчатый |
| Выходной ток по умолчанию | 700 мА |
| Диапазон регулировки выходного тока | 0,3–1,05 А |
| Номинальная мощность | 25 Вт |
| Диапазон постоянного тока | 9–54 В |
| Допустимый диапазон напряжения холостого хода | 60 В |
| Режим ограничения при перегрузке | Hiccup, автоматическое восстановление после устранения неисправности |
| Допустимое отклонение тока | ±5% |
| Токовая рябь | <4% |
| Область диммирования | 0–100% |
| Подавление при обрыве цепи | Выходное напряжение отключается, восстановление автоматическое |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В переменного тока, 141–400 В постоянного тока |
| Частота сети | 47–63 Гц |
| Входной ток | 0,35 А при 115 В AC; 0,18 А при 230 В AC; 0,15 А при 277 В AC |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Пусковой ток | 10 А, длительность импульса 100 мкс, измерение при 50% Ipeak и 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Время запуска | 500 мс, 100 мс при 230 В AC; 1000 мс, 100 мс при 115 В AC |
Электрические характеристики
| Параметр | Значение |
| КПД, тип. | 88% |
| КНИ | <10% при нагрузке ≥50% и 230 В AC; <10% при нагрузке ≥75% и 277 В AC; <15% при нагрузке ≥50% и 115 В AC |
| Фликер | PstLM ≤ 1, SVM ≤ 0,4 |
| Допуск по выходному напряжению | ±4,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±2,0% |
| Диапазон температуры коэффициента | ±0,03%/°C в диапазоне 0–50 °C |
Защита
| Параметр | Значение |
| Защита от перегрузки | 105–220% от номинальной выходной мощности |
| Защита от короткого замыкания | Режим Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 13–16 В |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | −25…+85 °C |
| Максимальная температура корпуса | Tcase = 85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Дерейтинг по высоте | 3,5 °C/1000 м для безвентиляторных моделей при высоте более 2000 м |
Механические данные
| Параметр | Значение |
| Габариты | 114 × 44 × 32 мм |
| Масса | 320 г |
| Упаковка | 40 шт.; 13,5 кг; 0,95 CUFT |
Надежность
| Параметр | Значение |
| MTBF | 3949,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 338,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Стандарты безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, BIS IS15885, GB19510.14, GB19510.1, EAC TP TC 004, UL 8750 (Type HL и Class P), CSA C22.2 No. 250.13-12, AS/NZS 61347-1, AS/NZS 61347-2-13 |
| Устойчивость к напряжению | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: >100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | --- |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | --- |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке ≥50% |
| Пульсации напряжения | BS EN/EN61000-3-3 | --- |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Излучаемое радиополе | BS EN/EN61000-4-3 | Уровень 2 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 70% остаточного напряжения в течение 10 периодов, 0% в течение 0,5 периода |
Диммирование B-типа
Для B-типа предусмотрено 3-в-1 диммирование. Управление выполняется между выводами DIM+ и DIM- следующими способами:
- 0–10 В постоянного тока;
- ШИМ-сигнал 10 В;
- переменное сопротивление.
Ток источника диммирования от внутреннего источника питания составляет 100 мкА тип.
Минимальный уровень диммирования составляет около 8%; при входном сигнале 0% < Iout < 8% выходной ток не нормируется. При сигнале диммирования, близком к 0 кОм, 0 В DC либо при ШИМ 10 В с коэффициентом заполнения 0% выходной ток может снижаться до 0%.
Диапазон сопротивления: 0–100 кОм. Диапазон частоты ШИМ-сигнала: 300 Гц–3 кГц.
Подключение DIM- к -V не допускается.
Примечания
| 1 | Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | При низком входном напряжении может потребоваться дерейтинг. Следует учитывать раздел с характеристикой нагрузка/входное напряжение. |
| 3 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает погрешность настройки, регулирование по линии и по нагрузке. |
| 5 | Время запуска измеряется при первом холодном старте. Повторные включения/выключения могут увеличивать время запуска. |
| 6 | Фликер измеряется при полной нагрузке с использованием источника света, предоставленного MEAN WELL. |
| 7 | Для соответствия требованиям актуального регламента ErP данный драйвер должен использоваться за выключателем и не должен быть постоянно подключён к сети. |
| 8 | ЭМС-показатели могут изменяться в составе конечного изделия; производитель конечного оборудования должен повторно квалифицировать изделие на соответствие директиве ЭМС. |
| 9 | Для высоты эксплуатации более 2000 м требуется температурный дерейтинг 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором. |
| 10 | Типичный срок службы превышает 50 000 часов при температуре Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже. |
| 11 | Продукты, поставляемые из регионов Америки, могут не иметь логотипов CCC/PSE/BIS/KC. |
| 12 | Для получения дополнительной информации следует обратиться в отдел продаж MEAN WELL. |
| 13 | Продукты, поставляемые из Китая, могут не иметь логотипа BIS. |
Сведения по версии XLN-25-H-B
Для исполнения XLN-25-H-B характерны: выходной ток, выбираемый по NFC, работа в режиме постоянной мощности, поддержка 3-в-1 диммирования, базовая настройка на 700 мА, диапазон регулировки тока 0,3–1,05 А и максимальная выходная мощность 25 Вт.
