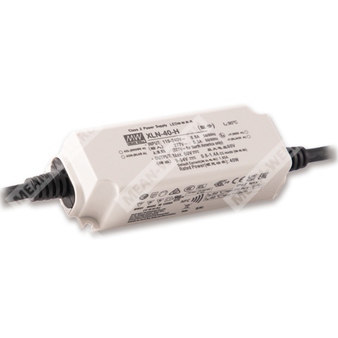

XLN-40-H-DA2
Особенности
Режим постоянной мощности с возможностью выбора нескольких ступеней, настраиваемых с помощью NFC (H-тип)
Режим постоянного напряжения на выходе (12В/24В)
Пластиковый корпус с классом изоляции II и коррекцией коэффициента мощности
Соответствие требованиям UL 8750 Класс 2 / Класс P
Отсутствие мерцания, соответствие директиве CE ErP
Потребление в режиме ожидания менее 0,5 Вт
Поддержка аварийного освещения (EL), функция применения
Полная герметизация, степень защиты IP67
Минимальный уровень диммирования 0,1% (DALI-2 DT6)
Функции диммирования: 3 в 1 диммирование (Dim-to-off) DALI-2 + диммирование с помощью кнопки
Применение
Встраиваемое освещение
Точечный светильник
Панельный светильник
Коммерческое освещение
Декоративное освещение
Светодиодная лента
Цифровое DALI освещение
Описание
XLN-40 Series — это серия драйверов мощностью 40 Вт с выходом постоянной мощности и постоянного напряжения для светодиодов. Может работать от 100~305В AC, с выходным током в диапазоне от 600 мА до 1400 мА, выбираемым посредством настройки NFC. Благодаря высокому КПД до 88% возможно функционирование при температуре корпуса от -25℃ до +90℃ в условиях свободной конвекции воздуха. XLN-40 разработан на основе новейших стандартов безопасности, с поддержкой 3-в-1 и DALI-2 диммирования. Яркость светильника XLN-40 также может регулироваться с помощью кнопки, что обеспечивает большую гибкость для применения в LED-осветительных системах.
Cпецификация
Модель: XLN-40-H-DA2
Выходные параметры
Открытое выходное напряжение: 60В
Ток по умолчанию: 1050мА
Диапазон регулируемого тока (через NFC): 0,6~1,4А
Область постоянного тока: 9~54В
Номинальная мощность: 40Вт
Пульсации выходного тока: менее 4% (при полной нагрузке)
Точность установки тока: ±5%
Диапазон диммирования: 0~100%
Время готовности, время нарастания напряжения: 500мс, 100мс/230В AC, 1000мс, 100мс/115В AC
Входные параметры
Диапазон входного напряжения: 100~305В AC, 141~400В DC
Частота: 47~63Гц
Потребляемый ток AC: 0,5A / 115В AC, 0,25A / 230В AC, 0,2A / 277В AC
Стартовый ток: холодный старт 10A (ширина импульса 100мкс, измерено на 50% пика) при 230В AC; соответствует NEMA 410
Максимальное количество драйверов на автомате 16А: 51 шт. (автомат типа B или C) при 230В AC
Потери в режиме ожидания: менее 0,5Вт (при выключенном диммировании)
Коэффициент мощности: ≥0,97 при 115В AC, ≥0,95 при 230В AC, ≥0,92 при 277В AC на полной нагрузке
Общее гармоническое искажение: менее 10% (при нагрузке ≥50% для 230В AC; ≥75% для 277В AC), менее 15% (при нагрузке ≥50% для 115В AC)
КПД: 88%
Ток утечки: менее 0,75мА при 277В AC
Защита
Короткое замыкание: режим прерывистого ограничения нагрузки (hiccup mode), автоматическое восстановление после устранения неисправности
Перегрев: DA2 – 1 этап: снижение до 75% нагрузки; 2 этап: снижение до 50% нагрузки. Автоматическое восстановление после устранения неисправности.
Испытательное напряжение: вход/выход: 3,75кВ AC
Сопротивление изоляции: вход/выход > 100МОм при 500В DC, 25℃ / 70% RH
Условия эксплуатации
Рабочая температура корпуса (Тcase): -25~90℃ (см. раздел "нагрузка на выходе в зависимости от температуры")
Рабочая влажность: 20~90% RH без конденсации
Температура и влажность хранения: -40~+80℃, 10~95% RH
Температурный коэффициент: ±0,03%/℃ (0~50℃)
Вибрация: 10~500Гц, 2G, по 10 мин/1 цикл, в течение 60 мин для каждой из осей X, Y, Z
MTBF: не менее 3935,2 тыс. часов (Telcordia SR-332); не менее 342,9 тыс. часов (MIL-HDBK-217F, 25℃)
Размеры: 114*44*32мм (Д*Ш*В)
Упаковка: 311г; 40шт./13,44кг/0,95 куб. фута
Стандарты и совместимость
Стандарты безопасности: ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL), подходит для аварийного питания (DC-вход 176-280В DC); BS EN/EN62384, BIS IS15885 (Часть 2/Раздел13), GB19510.14, GB19510.1, EAC TP TC 004, UL8750 (Тип HL и Класс P); CSA C22.2 № 250.13-12; разработан в соответствии с AS/NZS 61347-1 и AS/NZS 61347-2-13
DALI стандарты: соответствует IEC62386-101,102,207
Иммунитет к ЭМП: BS EN/EN61547
Магнитное поле: BS EN/EN61000-4-8
Напряжение провалов и прерывания: BS EN/EN61000-4-11: уровень 3, остаточное напряжение 70% в течение 10 периодов, 0% в течение 0,5 периода
ПРИМЕЧАНИЯ
1. Все параметры, не оговорённые отдельно, измерены при входном напряжении 230В AC, номинальном токе и температуре окружающей среды 25℃.
2. При отсутствии нагрузки на выходе драйвер переходит в прерывистый режим.
3. См. раздел «МЕТОДЫ ПИТАНИЯ МОДУЛЯ LED».
4. Возможно снижение выходной мощности при низком входном напряжении. См. раздел «СТАТИЧЕСКАЯ ХАРАКТЕРИСТИКА».
5. Время готовности измерено при первом включении после длительного отключения от сети. При повторном включении время может увеличиваться.
6. В соответствии с IEC 62386-101/102 (DALI), для корректного определения времени включения испытание необходимо проводить с DALI контроллером, поддерживающим функцию включения по DALI. Иначе время запуска может превышать 0,5 сек.
7. КПД измеряется при токе 800мА/50В по шине NFC.
8. Потребление в режиме ожидания измерено при 230В AC.
9. Мерцание измеряется при полной нагрузке с источником света MEAN WELL.
10. Драйвер является компонентом конечной системы и должен использоваться в составе конечного изделия. Показатели ЭМС определяются для законченого устройства, конечный производитель несет ответственность за повторную сертификацию по Директиве EMC для всего изделия (см. https://www.meanwell.com//Upload/PDF/EMI_statement_en.pdf).
11. RCM применяется на добровольной основе. Независимые LED-драйверы с неклассифицированной защёлкой не подходят для применения в жилых помещениях.
12. Типовой срок службы >50 000 часов при температуре корпуса в контрольной точке не выше 75℃.
13. При установке на высотах более 2000 м снижение температуры на 3,5℃/1000 м для моделей без вентилятора и на 5℃/1000 м для моделей с вентилятором.
14. Продукция для рынка Китая может поставляться без маркировки BIS, уточняйте у представителя MEAN WELL.
15. Для соответствия последним требованиям ErP этот драйвер должен подключаться только через выключатель; нельзя постоянно подключать к питающей сети.
16. Продукция, поставляемая для Америки, может не иметь логотипов CCC/PSE/BIS/KC, уточняйте у представителя MEAN WELL.
17. Для получения дополнительной информации обращайтесь к представителю MEAN WELL.
